2016/09/27
根據系統要求，基于NSA2860設計了一個簡單的系統，24V電源輸入，兩路頻率輸出，一路PWM（300Hz），另外一路1kHz~11kHz頻率輸出。NSA2860工作在PWM輸出模式，PWM信號經過低通濾波輸出直流電平，通過AD7740電壓到頻率的轉換，輸出頻率可以隨著輸入信號變化。AD7740是有汽車級的產品。
24V電源輸入通過JFET控制輸出5V，給傳感器和芯片供電。

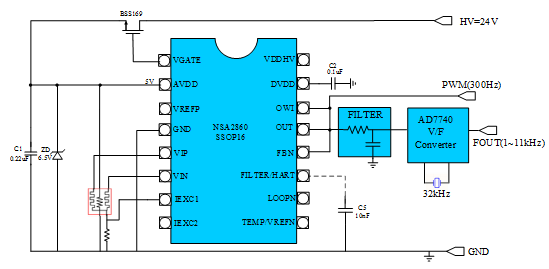

系統框圖
