2024/11/19
近日，納芯微宣布其新推出的汽車級CAN收發器芯片NCA1044-Q1獲得歐洲權威測試機構IBEE/FTZ-Zwickau出具的EMC認證測試報告，NCA1044-Q1成功通過所有測試項，成為國內首顆全面通過IBEE/FTZ-Zwickau EMC測試的CAN收發器芯片。納芯微現可提供相關測試報告，支持汽車制造商簡化系統認證流程，加速產品上市。
CAN收發器芯片常用于汽車中的CAN總線網絡，通常用于控制，診斷等關鍵功能，如三電、制動、轉向、安全氣囊等。這種環境中存在多種電磁干擾源，如電動車三電系統、發動機、變頻器、無線通信設備等。這些干擾會對數據傳輸產生不良影響，從而導致信號傳輸錯誤或系統故障，甚至有可能影響整個系統的安全性。
此外，由于汽車系統中CAN總線布線長，CAN收發器的噪聲容易以CAN總線作為天線對外產生輻射，從而導致模塊或整機對外輻射發射（Radiated Emission）和傳導發射（Conducted Emission）性能超出整車要求，因此，具備良好EMC（Electromagnetic Compatibility，電磁兼容性）性能的CAN收發器芯片是實現系統可靠性的重要保障。
全面通過IBEE/FTZ-Zwickau認證
鑒于CAN收發器芯片的EMC性能對汽車行駛安全的關鍵作用，各地區制定了嚴格的汽車電子電磁兼容性標準和認證流程，并要求汽車制造商遵循。例如，美國汽車工程師協會（SAE）的J2962標準和歐洲的IBEE/FTZ-Zwickau認證都對汽車電子的EMC性能提出了明確要求。
其中，IBEE/FTZ-Zwickau認證根據IEC62228-3標準進行，IEC62228-3相較于SAE J2962標準，排除了系統外圍電路的影響，更聚焦CAN收發器本身的EMC特性，且要求等級更高，在除歐洲以外的車企中也得到了廣泛參考應用。IBEE/FTZ-Zwickau認證包括：發射射頻干擾（Emission RF Disturbances）, 抗射頻干擾（Immunity RF Disturbances），瞬變免疫力（Immunity Transients）和抗靜電（Immunity ESD）共四項測試，納芯微NCA1044-Q1全部通過。

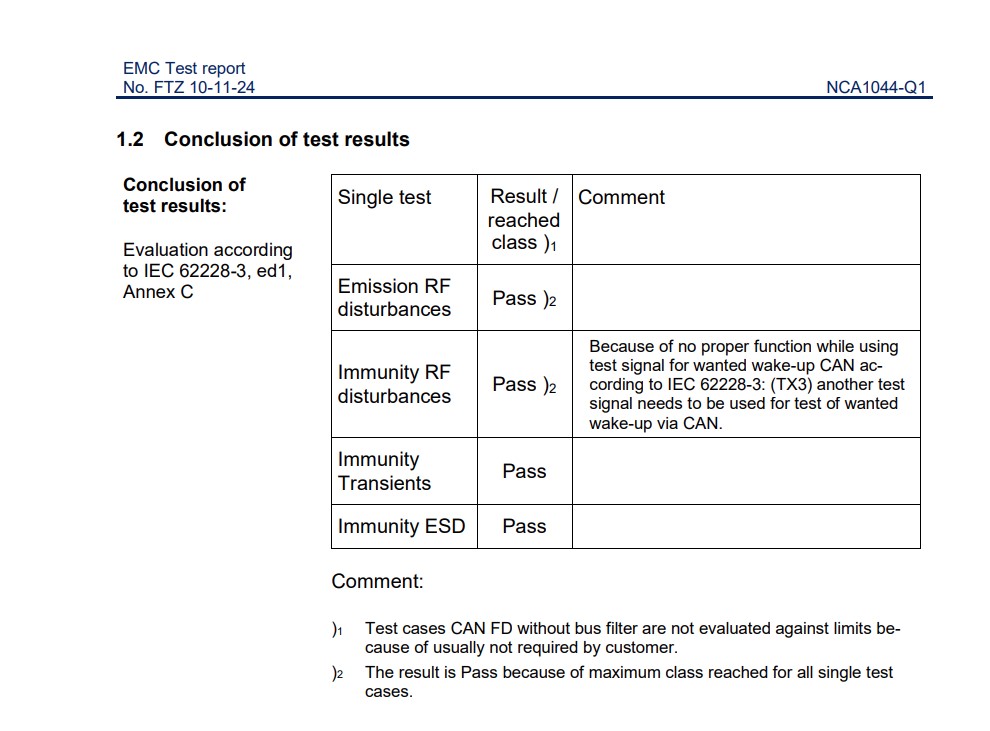

表-1：納芯微NCA1044-Q1全部通過四項測試
業界領先的抗干擾特性
NCA1044-Q1通過巧妙的電路設計，解決了其輸出電路受到異常高壓干擾，導致輸出信號出現誤碼的問題，從而提高了EMC性能，可幫助客戶顯著降低EMC設計難度，簡化外圍器件并降低成本。
此外，NCA1044-Q1還具備行業領先的抗干擾特性。根據IEC62228-3標準，當外部不同頻段的射頻噪聲耦合到CAN總線時，可通過的功率越高，說明CAN收發器的抗干擾能力越強，在系統中出現誤碼的風險也就越低。
納芯微NCA1044-Q1即使在總線不需要共模電感濾波的情況下，仍可以通過標準要求的最高功率（如圖-1和表-2，應用層面一般不做要求，但納芯微NCA1044-Q1依舊通過該項測試），可幫助用戶減少系統外圍電路，降低成本，提升系統魯棒性。
圖-1：NCA1044-Q1的DPI測試結果
（器件的DPI性能可轉換為系統級的BCI性能參考）

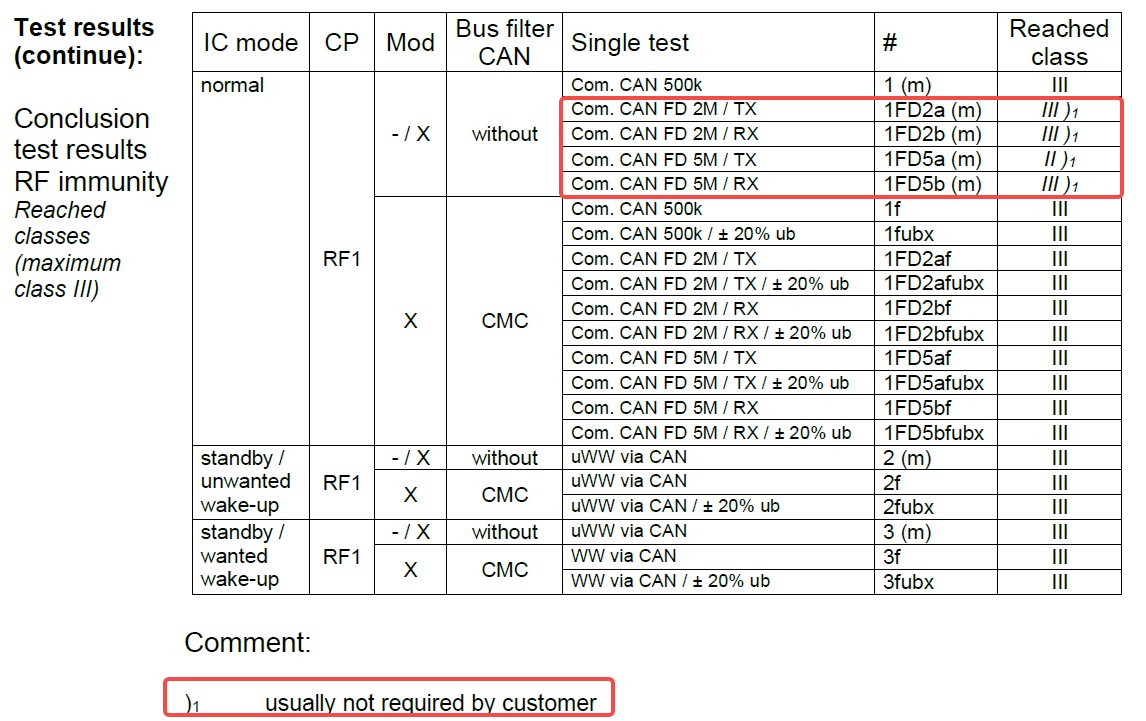

表-2：NCA1044-Q1的DPI測試表格
（器件的DPI性能可轉換為系統級的BCI性能參考）
封裝和選型
NCA1044-Q1現已量產，提供SOP8和DFN8兩種封裝。NCA1044-Q1滿足AEC-Q100，Grade 1要求，支持-40°C~125°C的寬工作溫度范圍，提供過溫保護；NCA1044-Q1支持TXD顯性超時保護，待機模式下支持遠程喚醒。該器件現已可提供送樣，可通過納芯微官網或聯系銷售團隊([email protected])進行樣片申請
