2024/10/30
納芯微近日推出多通道24/16位、低功耗、高精密 Δ-Σ型ADC—NSAD124x和NSAD114x 系列，具有3ppm積分非線性和高達23.4位的有效分辨率，專為滿足工業級高精度測溫需求而設計。這兩款產品可為熱電偶測溫、多線制RTD、熱敏電阻、電阻橋式傳感器等多種應用場景，以及工廠自動化、復雜過程控制系統等廣泛工業應用，提供高精度、高穩定性測溫解決方案。
NSAD124x和NSAD114x 系列最多可集成12個模擬輸入通道，擁有片上基準源，片上振蕩器和兩路匹配電流源。其特殊設計的數字濾波器可以實現低延遲轉換并能同時有效濾除50Hz和60Hz的工頻干擾。此外，該系列還集成了傳感器燒毀檢測、熱電偶偏置電壓調整、基準監視器、PGA輸出至軌檢測電路、內置溫度傳感器以及多達8個GPIO接口等功能，全方位保障測溫系統的可靠與安全運行。
集成高精度低溫漂信號鏈模塊--賦能工業自動化

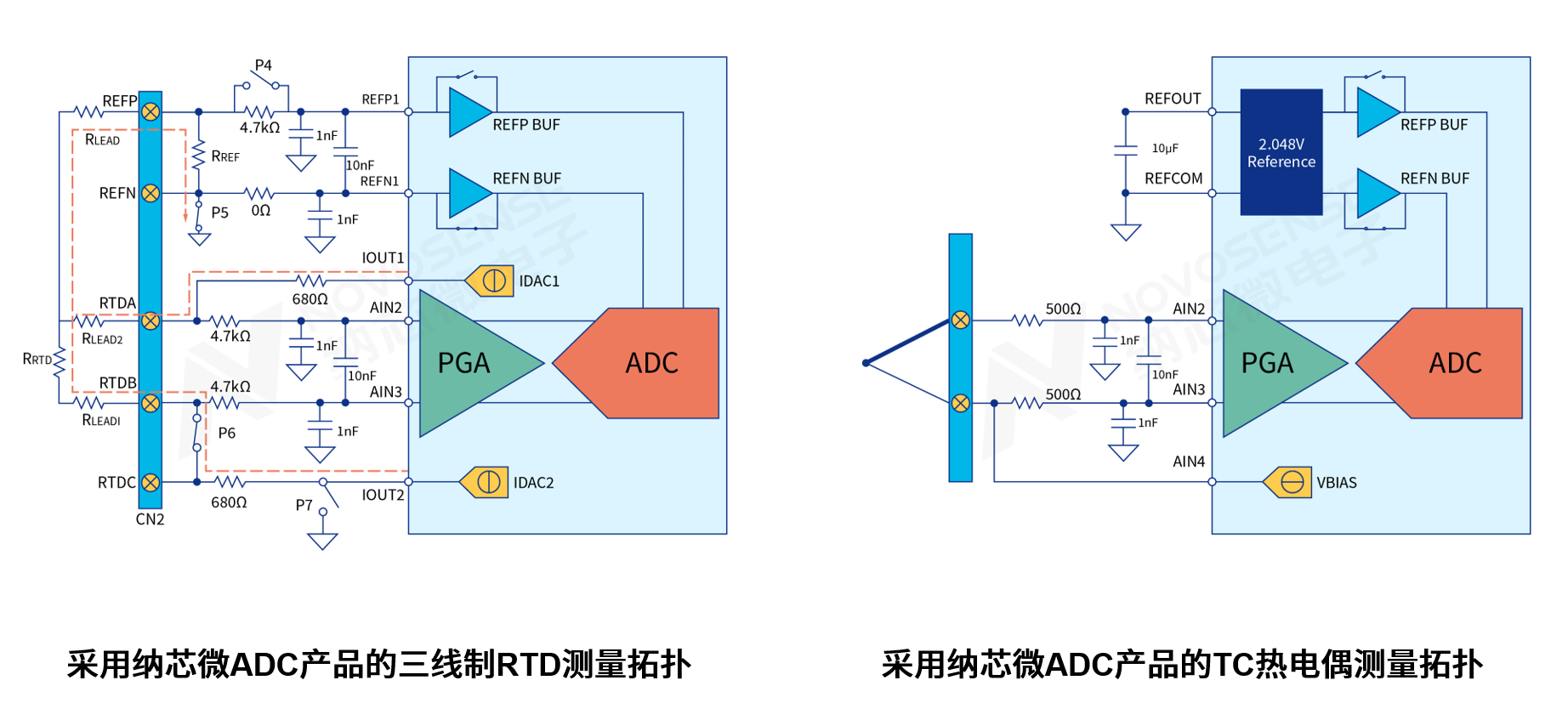

在工業自動化的RTD/TC溫度采集應用中，納芯微NSAD系列產品集成了系統所需的全部模塊，提供單芯片完整方案，其中包括程控增益放大器、高精度基準源、匹配電流源（IDAC）、高精度PGA以及多種自校準機制等，為工業自動化中的高精度測溫需求提供了全面支持。
IDAC：集成兩個獨立電流源，10μA~2000μA可配, 0.1% 匹配度
REF：集成片上2.048V基準，0.02% 初始精度，3 ppm/°C 溫漂
CLOCK：集成 4.096MHz，clock 全溫度范圍 1% 精度
PGA：集成電容型PGA 1-128倍增益，并支持所有增益下任意共模輸入范圍
ADC：最高23.4bit有效分辨率
TEMP SENSOR：集成片上溫度傳感器，全溫度范圍±1.5℃ 精度
CALIBRATION：偏移/增益校準，自校準/系統校準
低延遲，工頻寬抑制濾波器--快速單周期建立，同時抑制50/60Hz工頻
納芯微NSAD系列產品集成有特殊設計的低延遲濾波器，可以實現單周期快速建立，滿足在多個通道間快速切換采集的需求。除此之外，該濾波器在低輸出速率下，能同步抑制50Hz和60Hz的工頻干擾，且在這兩個頻率點上各設有兩個深陷波點。
以輸出速率20Hz為例，在50Hz和60Hz±1Hz時，該系列產品依然能保持足夠的抑制深度，意味著NSAD124x和NSAD114x 系列在時鐘源頻率偏差大到±2%時，仍能有效抑制工頻噪聲，確保測量的精確性。
采用電容型高共模輸入范圍PGA--共模輸入范圍不受阻礙
在微弱信號采集場景中，通常需要盡可能提高增益以獲得接近滿量程的轉換結果。然而，傳統的電阻型PGA輸入級，往往需要在共模輸入范圍和增益權衡并取舍，常需額外的偏置電壓源或偏置電阻來將傳感器的共模電壓調整到有限的范圍內，或者不得不限制PGA的增益。
納芯微NSAD系列產品采用電容型PGA，無論在何種增益設置下（1~128），均具備至軌的共模輸入范圍，由此滿足在任何增益配置下，在正負電源軌之間的任意電平對傳感器的共模電壓進行偏置，顯著提升了微弱信號采集的靈活性和精度。
豐富靈活可選內部資源，滿足不同場景需求

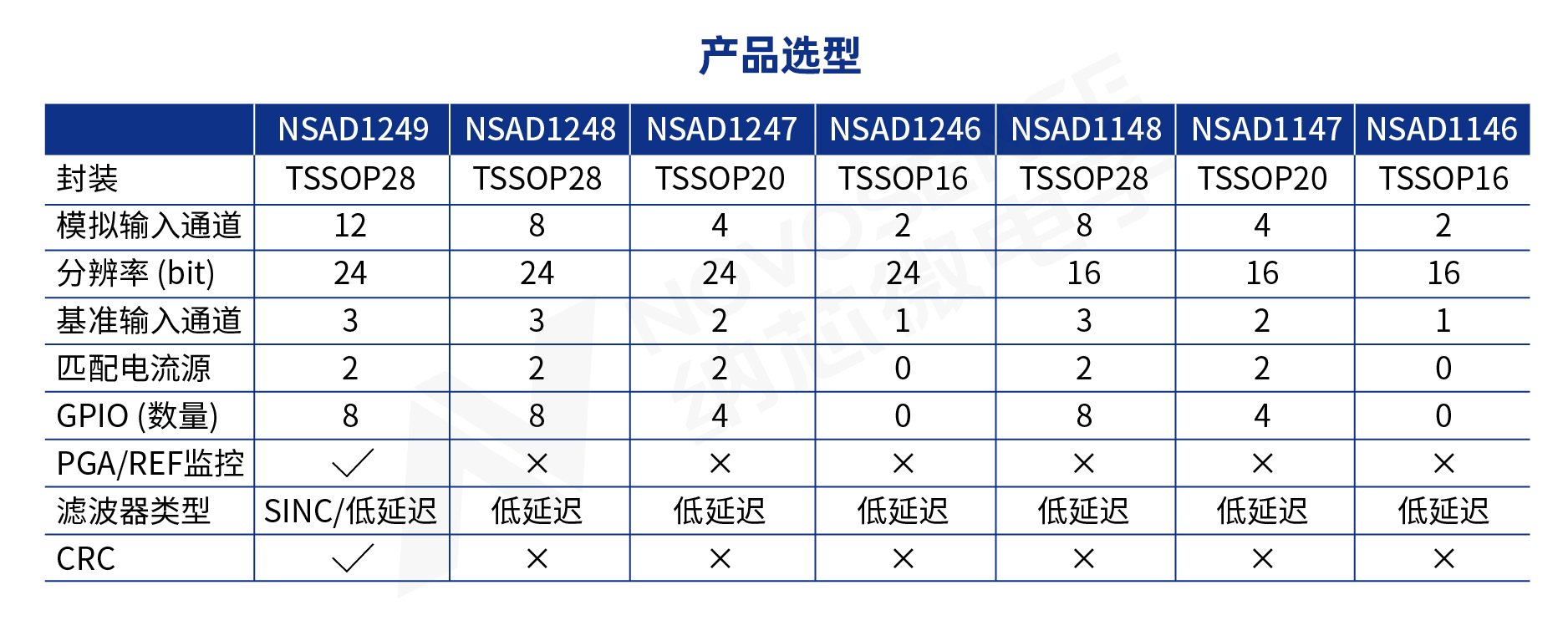

NSAD124x和NSAD114x 系列提供了豐富可選的內部資源，包括模擬輸入通道數、REF通道數、IDAC電流源數目以及GPIO口數量等。同時，這些器件還提供TSSOP28、TSSOP20或TSSOP16等多種封裝形式。
