NSIP6055x 是一款推挽式變壓器驅動器，專為體積小、待機功耗低的低功耗隔離電源而設計。電路外圍只需簡單的輸入和輸出濾波電容、隔離變壓器和整流電路。其內部集成振蕩器提供一對高精度互補信號，以驅動兩個 N 溝道 MOSFET。芯片內部采用對稱結構設計，可有效保證兩個功率 MOSFET 的高度對稱性，避免電路工作過程中產生磁偏。通過對輸出開關電壓的壓擺率控制和擴頻時鐘（SSC），實現了超低噪聲和電磁干擾。內部保護功能包括過流保護、欠壓鎖定、熱關斷和前斷電路。NSIP6055A 具有 160 kHz 內部振蕩器，適用于需要盡量減少輻射的應用。NSIP6055B 具有 420 kHz 內部振蕩器，適用于需要更高效率和更小變壓器尺寸的應用。
產品特性
? 用于變壓器的推挽式驅動器
? 支持 2.25V 至 5.5V 電源
? 高輸出驅動：5V 電源時為 1A
? 精密內部振蕩器選項：160 kHz (NSIP6055A) 和 420 kHz (NSIP6055B)
? 超低 EMI
? 過流保護 (OCP)
? 過溫保護
? 軟啟動以降低浪涌電流
? 擴頻時鐘
? 壓擺率控制
? SOT-23 (6) 封裝
? 符合 RoHS 和 REACH 規范
應用場景
? 用于 I2C、CAN、RS-485、RS-422、RS-232、SPI、低功耗 LAN 的隔離接口電源
? 工業自動化
? 醫療設備
? 過程控制
? IGBT 柵極驅動電源

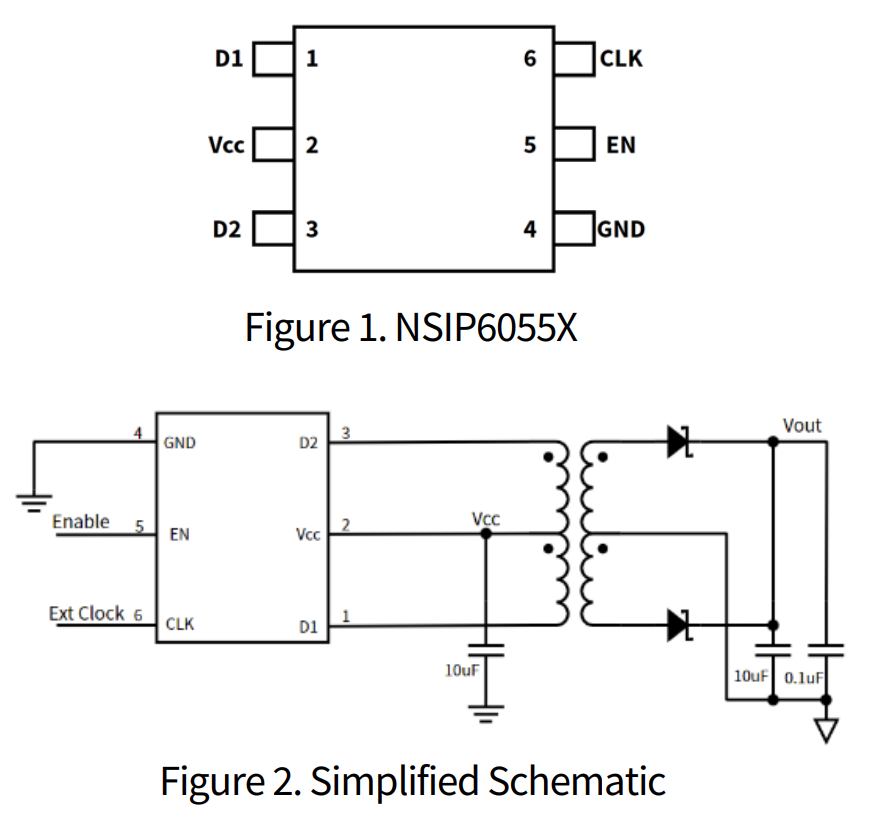

功能框圖
