隨著PIR技術的不斷推廣普及，其被應用在越來越多的場所，如智能照明、智能家居、安防等場合。本文介紹基于NSA318x開關型和NSA3166智能型PIR信號調理芯片兩款芯片的典型應用方案和產品特性。
NSA3182/3183系列：
作為一顆高度集成的用于熱釋電紅外傳感器（PIR）的控制芯片，納芯微NSA3182/3183系列內部集成了高精度ADC，濾波器及相應的算法單元，支持多種模式（開關型/漸滅型/漸滅+微亮型）輸出。芯片內置高壓LDO，支持3V/1.5V輸出，外圍電路簡單，性價比高，功耗較低且易于實現，廣泛應用于智能照明和安防等場合。
NSA3182/3183主要性能指標：
NSA3182典型應用（更多應用細節請參考數據手冊 ）：
圖1 NSA3182典型應用圖
NSA3182/3183為SOP8封裝，管腳分布圖如下圖所示：

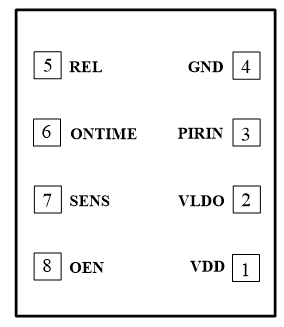

圖2 NSA3182/3183 SOP8封裝圖
NSA3182/3183系列的料號如下：(訂貨咨詢電話0512-62601802)
訂貨料號 | 封裝 | 光敏/太陽能 | 輸出形式 | 穩壓器 |
NSA3182FT100 | SOP8 | 光敏 | 開關型 | 3V |
NSA3182FT101 | SOP8 | 光敏 | 漸滅型 | 3V |
NSA3182FT102 | SOP8 | 光敏 | 漸滅+微亮型 | 3V |
NSA3182FT140 | SOP8 | 太陽能 | 開關型 | 3V |
NSA3183FT900 | SOP8 | 光敏 | 開關型 | 1.5V |
NSA3166系列：
作為一顆智能型熱釋電紅外傳感器（PIR）信號調理芯片，納芯微NSA3166內部集成了高精度ADC，濾波器及相應的算法單元。通過連接MCU，內部參數可以通過寄存器進行配置。NSA3166可選擇運動檢測模式或原始數據輸出模式，內置2.3V穩壓輸出，用于給PIR探頭供電。芯片性價比高，功耗較低，廣泛應用于智能門鈴和高端安防等場合。
NSA3166主要性能指標：
供電電壓：1.6-5.5V
穩壓器輸出：2.3V
超低功耗，典型功耗8uA
工作溫度范圍：-40~+85℃
模擬型PIR信號輸入
NSA3166核心優勢：
智能型芯片，內部參數皆可配置
支持LPF，BPF，電源電壓，溫度等原始數據輸出
低功耗，工作電流僅8uA
與MCU通信僅需2條信號線，通信協議簡單
NSA3166典型應用（更多應用細節請參考數據手冊 ）：
圖3 NSA3166典型應用圖
NSA3166為DFN8封裝，管腳分布圖如下圖所示：

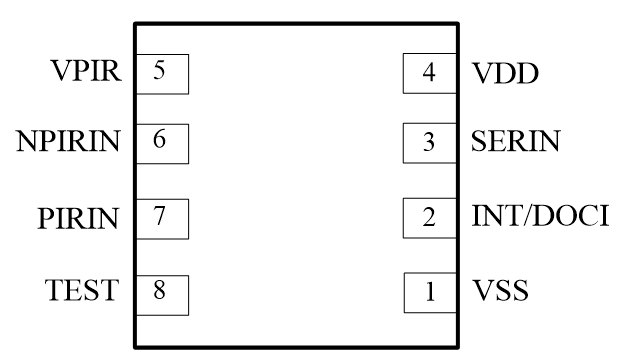

圖4 NSA3166 DFN8封裝圖
