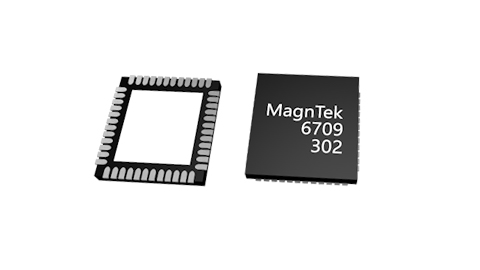

MT6709是麥歌恩微電子推出的新一代針對外部線性霍爾（配合1對極磁環工作）輸入的正、余弦模擬信號進行角度計算的解碼芯片。隨著轉動軸帶動單對極磁環（一個N極、一個S級）轉動，在磁環四周互成90°擺放的四顆線性霍爾芯片會感應輸出正、余弦的模擬信號，MT6709對這四路差分正、余弦模擬輸入信號進行補償、計算、解碼之后，可以得到分辨率為17位的絕對角度數據；角度數據會被進一步編碼成最高分辨率為2,500脈沖/周期或者是10,000步/周期的AB增量信號；MT6709也提供了UVW輸出，分辨率支持1~63對極/周期。MT6709提供了3線SPI接口，供上位機或者MCU來讀取芯片內部的17位絕對角度數據。同時單線輸出的PWM也可提供分辨率為12位的角度數據。STATUS和FAULT中斷引腳，會實時輸出芯片的一些工作狀態和診斷信息。MT6709的核心優勢在于提供了用戶端簡潔自校準模式。用戶無需和MT6709芯片進行數據交互、無需參考源、只需運動若干周期，就可以補償外部輸入的正、余弦信號的失調、幅度和相位等誤差。
產品特性
? 工作電壓(V)：3.3~5.0
? 工作溫度 (℃)：-40~125
? 功耗：20mA
? ABZ增量輸出：1~2500脈沖/周期
? PWM輸出：12bit/周期
? UVW增量輸出：1~63對極/周期
? 分辨率：17位
? ESD：>4000V
? 封裝：QFN7x7
