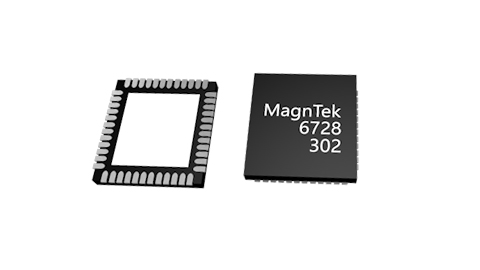

MT6728是麥歌恩微電子推出的新一代針對外部輸入正、余弦信號的插補細分芯片。MT6728接收外部輸入的差分正、余弦模擬輸入，對輸入信號進行補償解碼之后，可輸出最高分辨率為16,384脈沖/周期或者是65,536步/周期的AB增量信號（Z信號也可由外部輸入獲得）；同時MT6728也提供了增量UVW輸出，分辨率支持1~63對極/周期。MT6728提供了3線SPI接口，供上位機或者M(jìn)CU來讀取芯片內部的21位角度、位置數值。同時單線輸出的PWM也可提供分辨率為12位的角度數據。MT6728的核心優勢在于提供了用戶端簡潔自校準模式。用戶無需和MT6728芯片進行數據交互、無需參考源、只需朝某個固定方向運動若干周期，就可以補償外部輸入的正、余弦信號的失調、幅度和相位等誤差。
產品特性
? 工作電壓(V)：3.3~5.0
? 工作溫度 (℃)：-40~125
? 功耗：20mA
? ABZ增量輸出：1~16384脈沖/周期
? PWM輸出：12bit/周期
? UVW增量輸出：1~63對極/周期
? 分辨率：21位
? ESD：>4000V
? 封裝：QFN7x7
