NCA9555B是一款24引腳CMOS器件，提供16位通用并行I2C總線數輸入/輸出GPIO擴展功能。它和ACPI電源開關，傳感器，按鍵，LED和風扇等應用的額外I/O口需求提供了簡單的解決方案。NCA9555B由兩個8位配置(輸入或輸出選擇)，輸入，輸出和極性反轉(高電平有效或低電平有效)寄存器組成。通過寫入I/O配置位，系統主機可以將I/O啟用為輸入或輸出。每個輸入或輸出的數據都保存在相應的輸入或輸出寄存器中。輸入寄存器的極性可以用極性反轉寄存器反轉。系統主機可以讀取所有寄存器。當任何輸入狀態與其對應的輸入端口寄存器狀態不同時，NCA9555B漏極開路中斷輸出將被激活，并用于向系統主設備指示輸出狀態已更改。上電復位會將寄存器設置為其默認值，并初始化設備狀態機。三個硬件引腳(A0, A1, A2)改變固定的I2C總線地址，并允許多達八個設備共享同一I2C總線。
產品特性
? 工作電源電壓范圍為1.65V至5.5V
? I2C到并行端口擴展器
? 極性反轉寄存器
? 開漏電路低電平有效中斷輸出
? 與大多數MCU兼容
? 16個I/O引腳，默認為16個輸入
? 低待機電流
? ESD保護性能超出JESD22標準
o 2000V人體充放電模型(A114-A)
o 1000V充電器件模型(C101)
? 3個地址引腳，支持8個不同地址
? 0~400kHz時鐘頻率
? 閂鎖性能超過100mA
? 工作溫度：-40℃~125℃

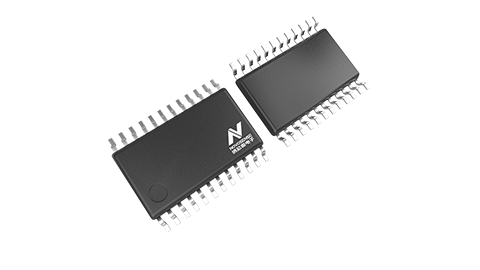

? 符合RoHS的封裝：TSSOP24
應用場景
? 服務器
? 路由器（電信交換設備）
? 個人計算機
? 個人電子產品
? 工廠自動化
? 采用GPIO受限處理器的產品
功能框圖
