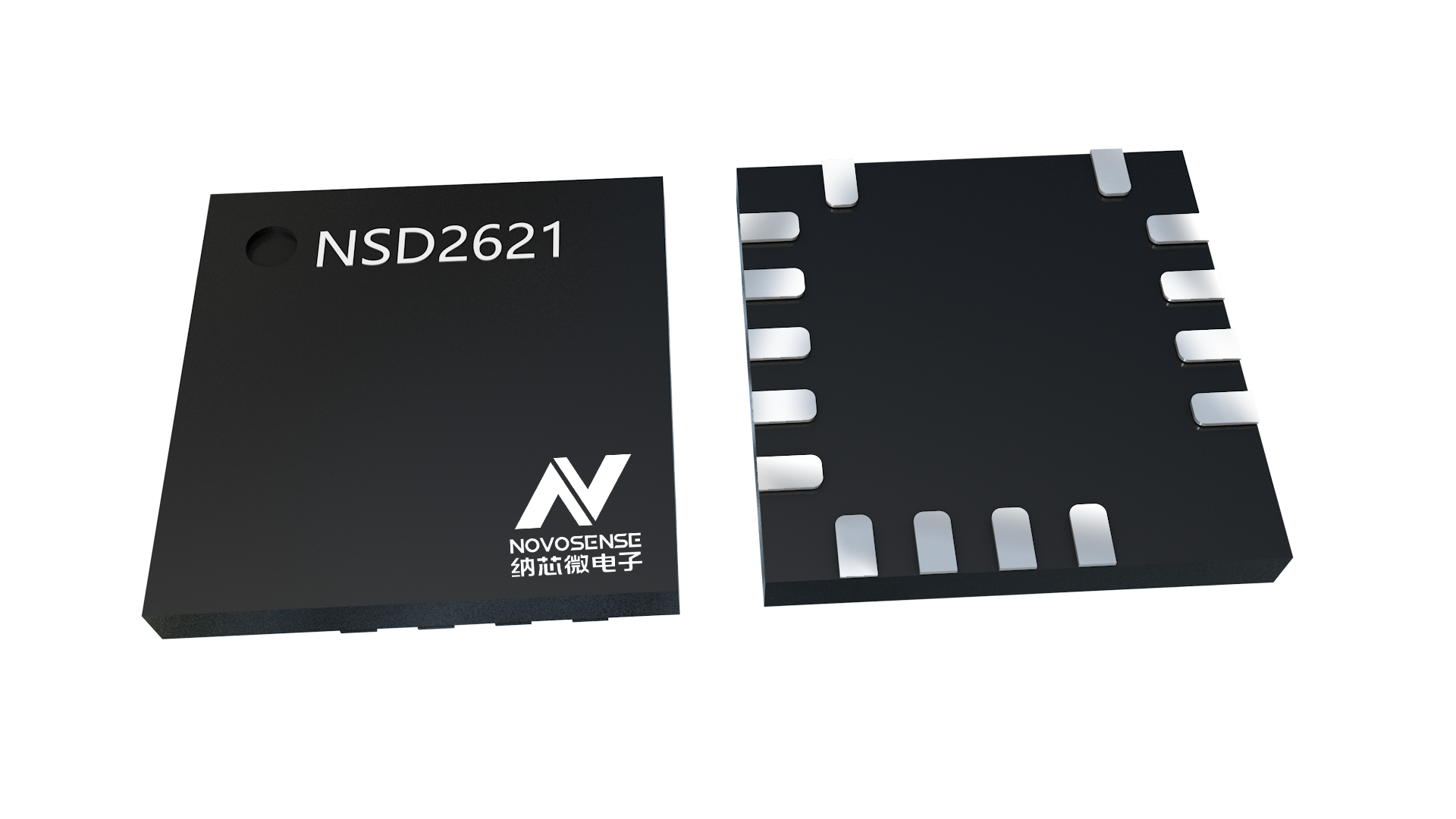

NSD2621是納芯微最新推出的專為GaN設計的高壓半橋驅動芯片。該芯片采用了納芯微的成熟電容隔離技術，高邊驅動可以支持-700V到+700V的共模電壓，150 V/ns的SW電壓變化斜率，同時具有低傳輸延時和低通道間延時的特性。兩通道均能提供2A/-4A的驅動能力。
高低邊的驅動級都采用了專門的電壓調節器，以確保驅動電壓在GaN柵極可接受的穩定范圍內，使得GaN不論在何種情況下，都能正常工作。同時具備了UVLO保護功能，保護電源系統工作安全。
產品特性
- 高壓側電壓范圍：+/-700V；
- 高低邊獨立 UVLO 保護功能；
- +2/-4A 驅動電流能力;
- 內置LDO，使驅動電壓更穩定可靠;
- 低于 60ns 傳播延時，低于 10ns 高低邊延時匹配;
- +5/-5V 邏輯地偏置;
- 150V/ns 的高壓側 dV/dt 抗干擾能力;
- Operation ambient temperature:-40℃ ~125℃
- 封裝形式: LGA (4*4mm)
- 驅動電壓輸出NSD2621A: 6V/ NSD2621B: 5.5V/ NSD2621C: 5V
應用場景
- 半橋、全橋、LLC電源拓?fù)?/p>
- 適配器高密電源
- 太陽能、電機驅動及新能源領域

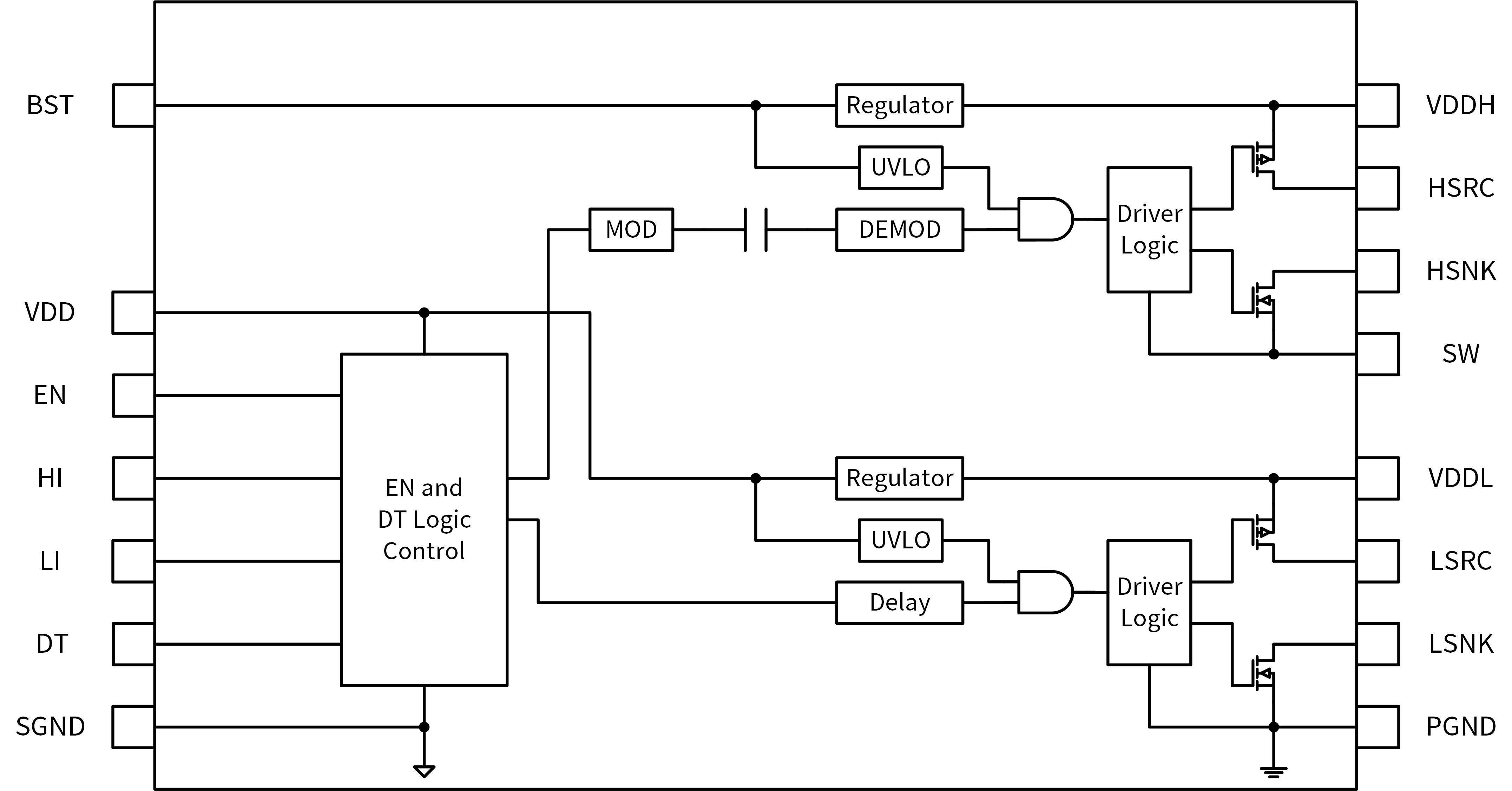

功能框圖
