2020/04/20
高可靠、高性能、低成本，打破模擬電源小型化瓶頸
國內領先的信號鏈芯片及其解決方案提供商蘇州納芯微電子股份有限公司(以下簡稱“納芯微電子”)宣布正式量產基于電容隔離技術的隔離誤差放大器NSi3190。NSi3190采用納芯微高性能高可靠性電容隔離技術，創新地解決了傳統光耦不耐高溫、精度差、系統標定成本高昂等問題，徹底打破模擬電源系統小型化瓶頸。
對于隔離式開關電源，傳統的誤差放大器大多采用光耦方案，光耦反饋可以應對絕大多數電源應用場景，但該方案有其局限性——電源光耦反饋模塊工作溫度通常不超過100℃，傳輸特性相對較慢，傳輸延時會隨時間增加而變長，環路響應慢；此外，在工業應用場景，光耦反饋方案精度較為一般。納芯微推出的基于電容隔離技術的高可靠性隔離誤差放大器NSi3190具有高帶寬、高精度、高可靠性等特性，可滿足汽車級工作溫度要求（?40°C~+125?C），NSI3190系列能夠在單芯片上同時支持電壓型輸出和電流型輸出，可完美替代傳統的光電耦合器的方案。

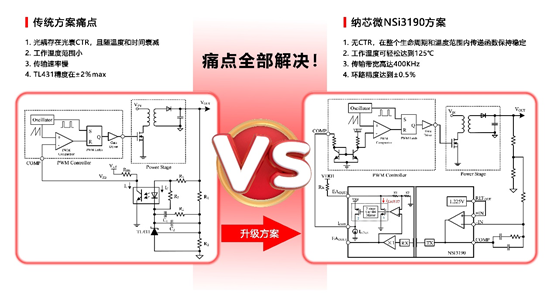

圖1. 納芯微隔離誤差放大器NSi3190可解決傳統光耦在電源應用中的痛點
NSi3190提供400kHz的帶寬，相比于光耦方案具有更快的環路響應和更佳的瞬態響應，同時允許開關電源在更高的開關頻率下工作，從而有效減小輸出電感的體積。NSi3190內部的1.225 V基準電壓源在全溫度范圍內能夠保證±1%的精度，比傳統光耦初始精度更高，同時溫漂也更小。
NSi3190主要特性：
0.5% 初始精度
高達3000VRMS的隔離電壓
帶寬：400kHz
電源電壓范圍：
VDD1: 4V to 20V
VDD2: 4V to 20V
基準電壓：1.225V
CMTI：100kV/μs
兼容電壓型輸出和電流型輸出
低功耗
寬工作溫度范圍：-40℃~125℃
最高結溫：150℃
符合RoHS要求的封裝：SSOP-16
為了能夠兼容多種類型的PWM控制器，NSi3190支持多種輸出模式，包括兩路電壓型輸出EAOUT1、 EAOUT2和一路電流型輸出IOUT。針對COMP腳是電流驅動型的PWM控制器，NSi3190提供一路電流型輸出IOUT可直接驅動，而無需在片外增加三極管，將電壓信號轉換為電流信號，可完美替代用光耦晶體管側輸出電流直接驅動COMP腳的應用。
NSi3190適用于源邊控制的線性反饋電源系統，以及需求為低成本、精度>3%左右的隔離電壓檢測應用，例如直流母線電壓檢測、AC進線電壓檢測。這類需求廣泛存在于工業電機驅動以及AC/DC 和 DC/DC電源應用方面，詳細內容可至納芯微電子官網www.fanshangsj.com下載相關應用手冊。
欲了解產品詳情可致電0512-62601802，索取樣品請發郵件至 [email protected]。
