納芯微正式推出具有隔離模擬采樣功能的智能隔離驅動 NSI67X0 系列，該系列適用于驅動 SiC、IGBT 和 MOSFET 等功率器件，兼具車規等級（滿足 AEC-Q100 標準）和工規等級，可廣泛適用于新能源汽車、空調、電源、光伏等應用場景。
該系列隔離柵極驅動器，將一路帶有隔離模擬轉PWM采樣功能的傳感器，等效為單通道的隔離采樣芯片，可用于溫度檢測或電壓檢測。這一設計進一步增強了驅動器的多功能性，簡化了系統設計，有效減小系統尺寸并降低整體成本。
高壓驅動與超高共?？箶_能力
NSI67X0 系列專為驅動高達 2121V 直流工作電壓的 IGBT 而設計，具備高級保護功能、出色的動態性能和卓越的穩健性。該系列采用 SiO2 電容隔離技術，將輸入側與輸出側隔離，提供超高的共模抗擾能力（CMTI＞150kV/μs），同時確保器件間偏移極小，在行業內處于領先水平。
強大輸出能力與小型化封裝
NSI67X0 系列擁有強大的輸出能力，支持 ±10A 的驅動電流，最大輸出驅動電壓高達 36V，遠超大多數同類產品。其 SOW16 封裝設計在保持小型化的同時，實現了大于 8mm 的爬電距離，進一步增強了安全性能。
全面保護功能與車規標準認證
該系列提供完善的保護功能，包括快速過流保護、短路保護、故障軟關斷、4.5A 米勒鉗位和欠壓保護等功能，是驅動 IGBT 等功率器件的可靠之選。全系列產品均符合汽車應用的 AEC-Q100 標準，可廣泛應用于新能源汽車、工業控制和能源管理等領域。
NSI67X0系列產品特性
◆ 高達 2121Vpk 的智能隔離驅動，可驅動SiC和IGBT
◆ 高CMTI：150 kV/μs
◆ 輸入側電源電壓：3V ~ 5.5V
◆ 驅動器側電源電壓：高達 32V
◆ 軌到軌輸出
◆ 峰值拉灌電流：±10A
◆ 典型傳播延時：90ns
◆ 工作環境溫度：-40℃ ~ 125℃
◆ 符合面向汽車應用的 AEC-Q100 標準
◆ 符合 RoHS 標準的封裝類型：SOW16，爬電距離 >8mm

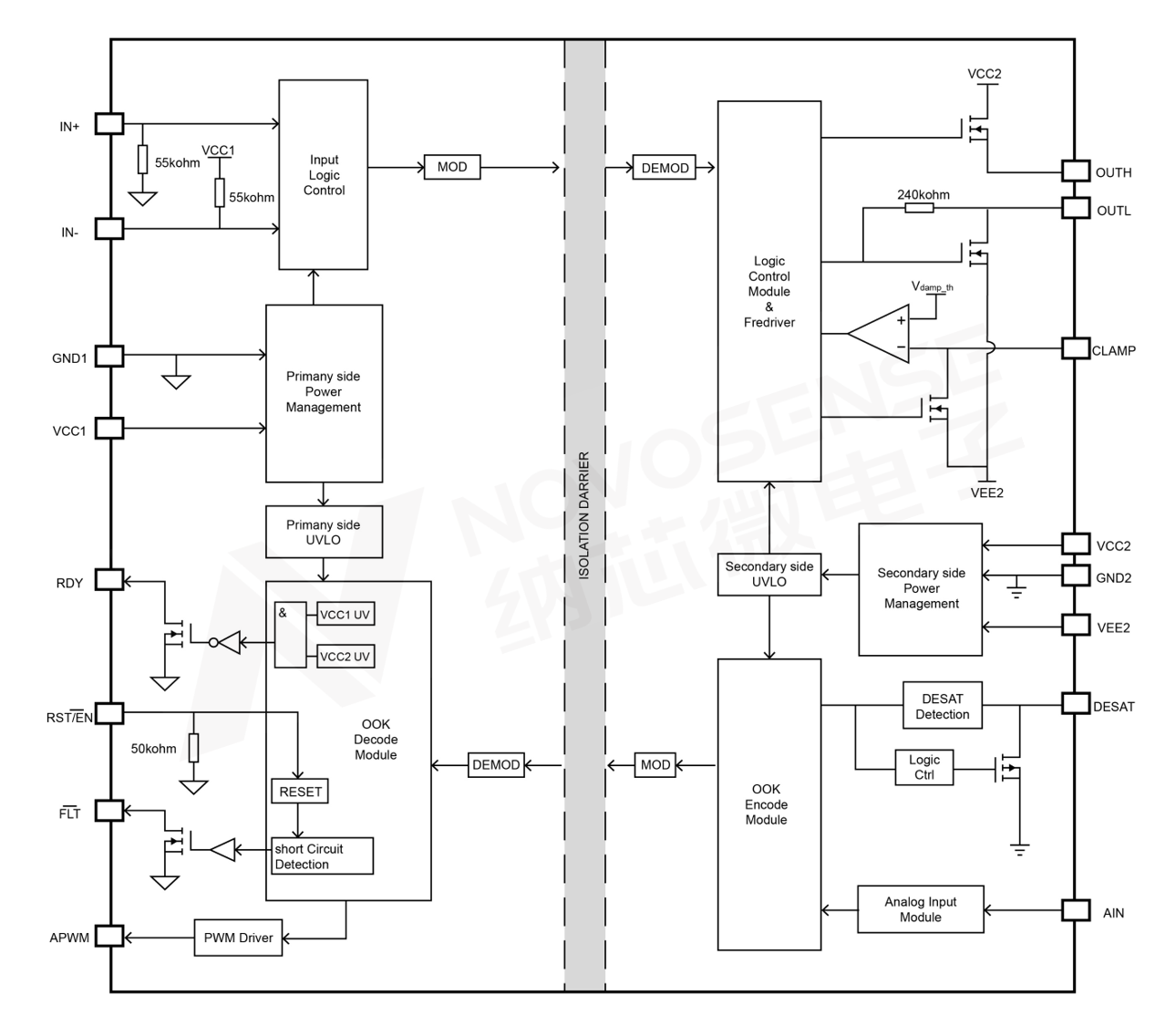

納芯微NSI67X0系列應用框圖
保護功能
◆ 快速過流和短路保護，可選 DESAT 閾值電壓9V、6.5V，OC 閾值電壓 0.7V
◆ 集成故障時的軟關斷功能，軟關斷電流 400mA，900mA 可選
◆ 集成米勒鉗位功能，鉗位電流高達 4.5A
◆ 高壓側和低壓側均有獨立的供電欠壓保護功能UVLO
◆ 故障報警（FLT / RDY引腳指示）
隔離模擬量采樣功能
◆ 隔離模擬量采樣功能
◆ AIN輸入電壓范圍：0.2V ~ 4.7V
◆ APWM輸出占空比：96% ~ 6%
◆ 占空比精度：1.6%
◆ APWM輸出頻率：10kHz
◆ 可選 AIN 集成恒流源輸出
安規相關認證
◆ UL認證：1分鐘 5700Vrms
◆ VDE認證：DIN VDE V 0884-11:2017-01
◆ CSA認證：CSA 組件通知 5A 批準
◆ CQC認證：符合 GB4943.1-2011
NSI67X0系列實現高精度的溫度采樣原理介紹
隔離模擬轉PWM采樣功能

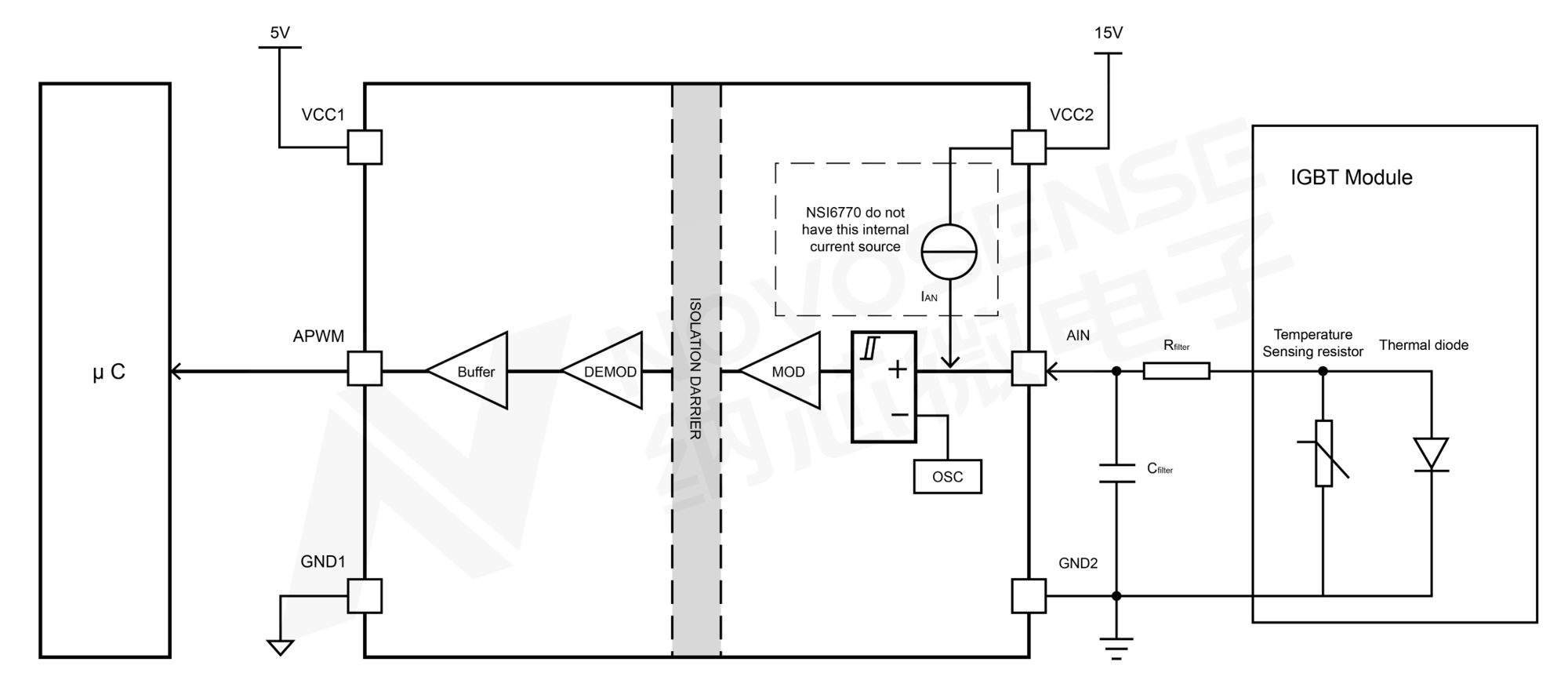

NSI67X0 的 AIN 接口內置一個 200uA 的電流源，當連接外部 NTC 后，會產生一個壓降，并將其解調為 10kHz 的 PWM 信號進行隔離輸出。該 PWM 信號由處理器 MCU 捕獲，通過計算占空比來獲得對應的電壓值和溫度。
當 AIN 電壓在 0.2V ~ 4.7V 范圍內時，AIN 輸入電壓和 APWM 輸出占空比是線性關系。在 AIN 電壓轉換為 PWM 信號時，PWM 的占空比符合以下公式：
D (%) = 100 - 20 * VIN
即 0.2V ~ 4.7V 的 AIN 電壓對應 96% ~ 6% 的PWM占空比。

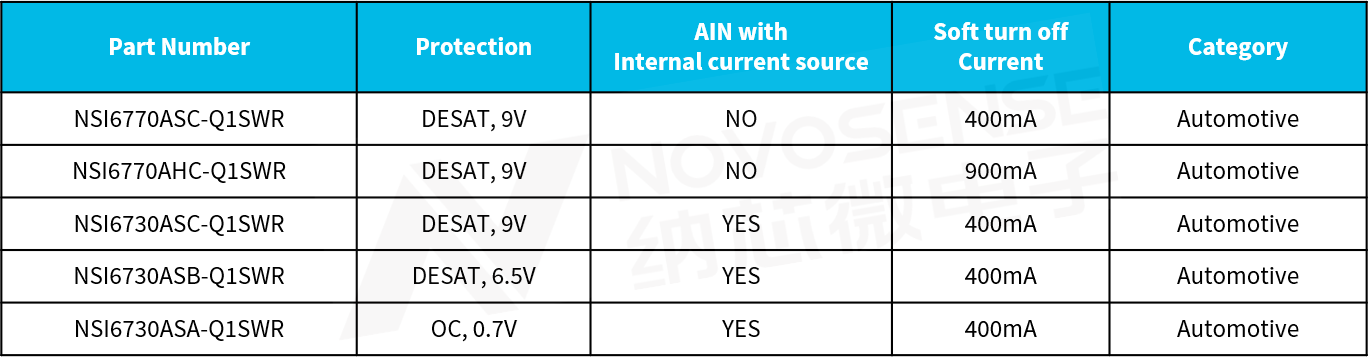

NSI67X0系列產品選型表
