2024/08/19
納芯微今日宣布推出高邊開關產品系列NSE34XXXS/D/Q和NSE35XXXS/D，其具備行業領先的帶載能力和完善可靠的診斷保護功能，適用于驅動車身BCM等系統中各類傳統的阻性、感性和鹵素燈負載，同時也充分適配區域控制器ZCU中一/二級配電下常見的大容性負載。
產品亮點：
- 依托全國產化自主可控供應鏈設計和制造，在單車用量最大的汽車模擬芯片品類上，實現“全鏈國產”

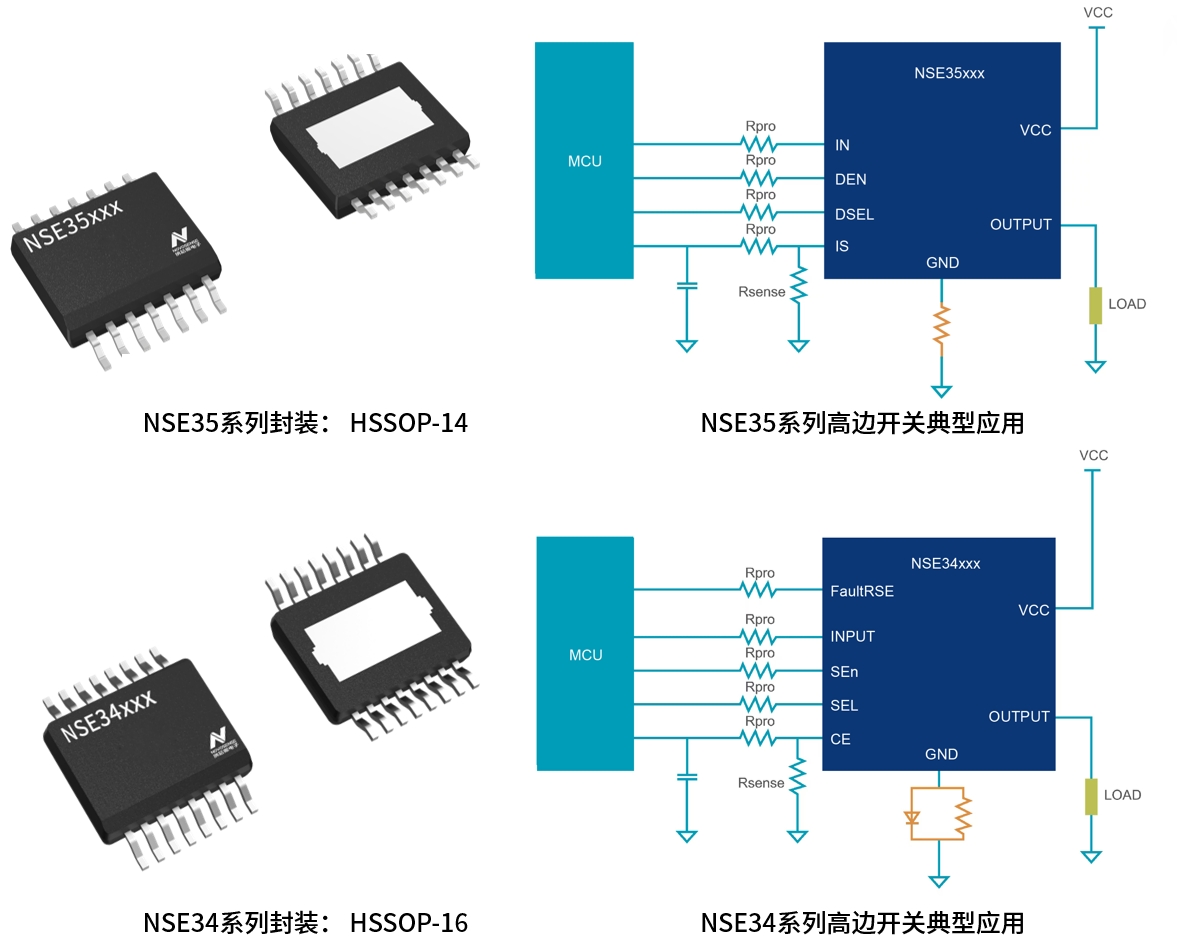

- 提供1/2/4通道選擇，提供同時兼容HSSOP-16/HSSOP-14的封裝選擇，導通電阻范圍橫跨8mΩ至140mΩ，滿足 “全系覆蓋”
- 符合AEC-Q100-012 短路可靠性能力Grade A、ISO7637/ISO16750、CISPR25-2021 Class 5等多種測試要求，完成 “全面認證”
產品能力詳解
電流/通道/封裝 — 靈活可選
納芯微推出的高邊開關系列提供1/2/4通道選擇，導通電阻范圍為8mΩ至140mΩ。客戶可以根據不同負載大小靈活選擇最適合的產品，從而優化系統性能和可靠性。

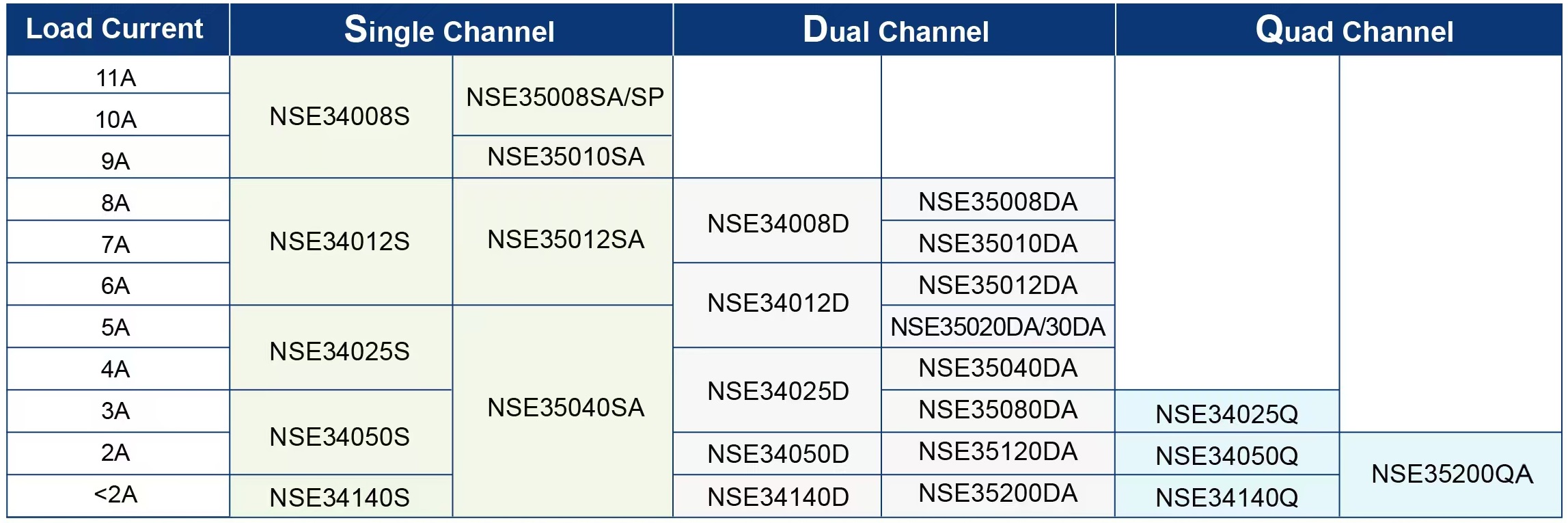

納芯微高邊開關選型表
阻/容/感各類負載 — 輕松應對
1. 阻性負載：額定通流帶載能力

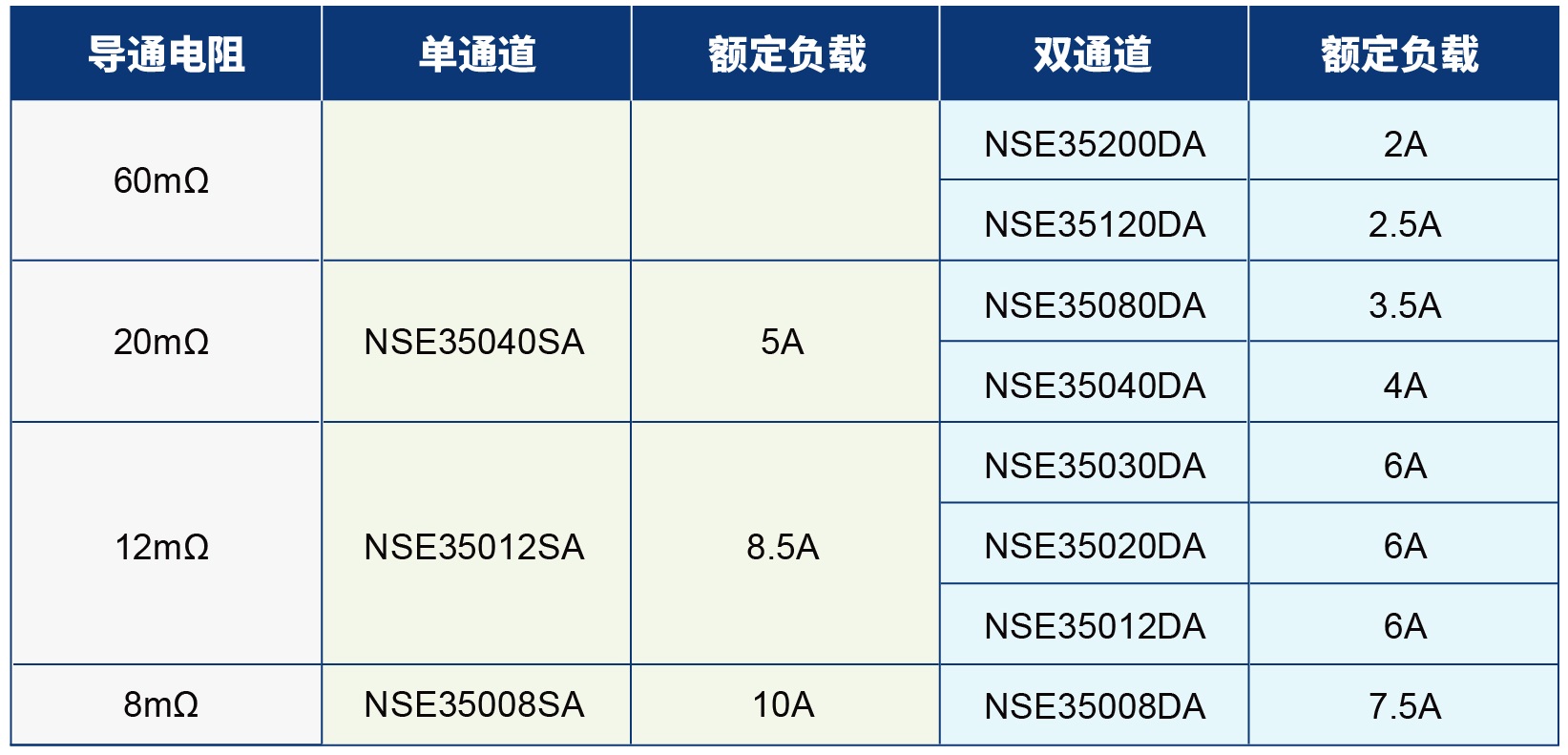

高邊開關應用中，芯片的額定通流能力是選型的最重要考量之一，其本質是考驗高邊開關芯片的自身阻抗大小及封裝散熱能力。阻性負載，如座椅加熱中的電阻絲，對芯片的額定通流能力有明確的指標要求。以下匯總了納芯微高邊開關各產品型號的額定負載性能參數(測試環境:TA=85℃)：
NSE35xxx系列溫升實測表現（TA=30℃）
2. 容性/鹵素燈負載：浪涌電流應對能力
在汽車系統中，啟動容性負載和冷態鹵素燈時常會面臨高浪涌電流的嚴峻挑戰。納芯微高邊開關系列憑借業內領先的過流保護能力，能夠有效應對各種浪涌電流。以NSE35系列為例，以下是其能夠穩定驅動的容性負載大小和鹵素燈類型(TA=-40℃)
容性負載能力

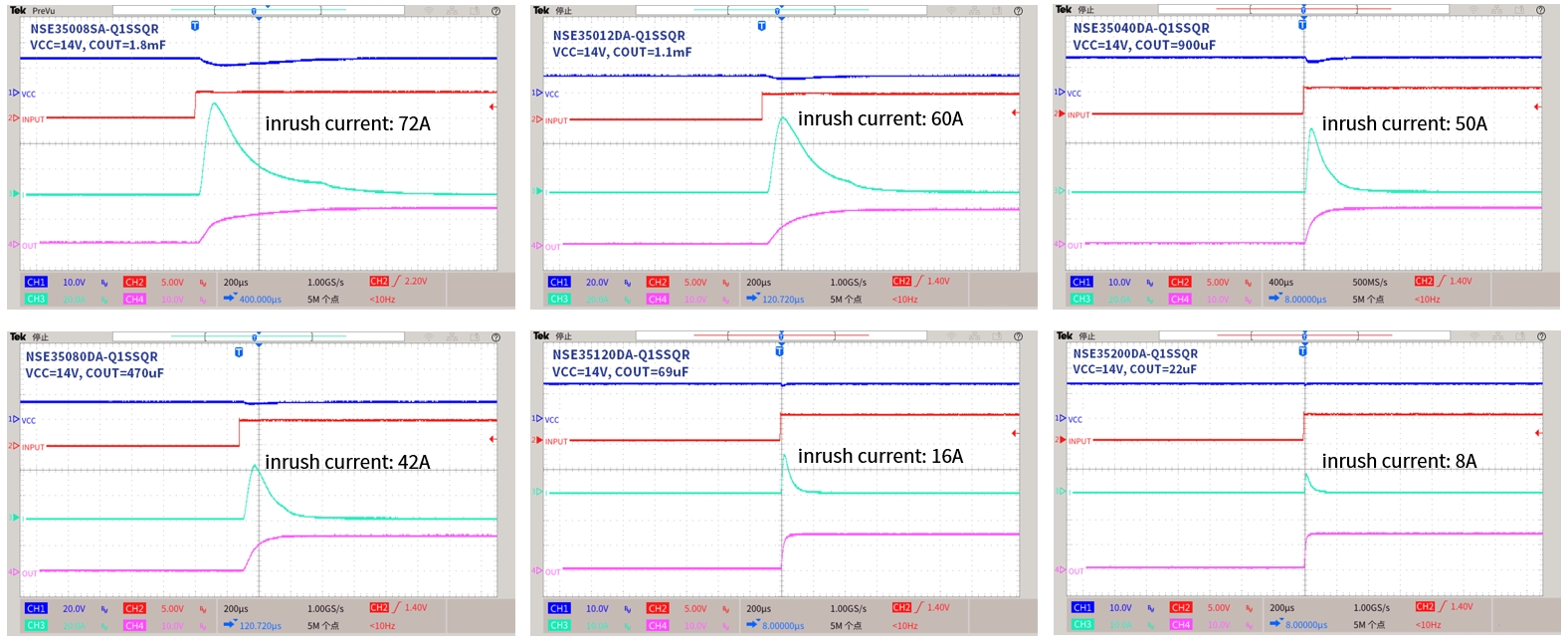

容性負載能力實測表現

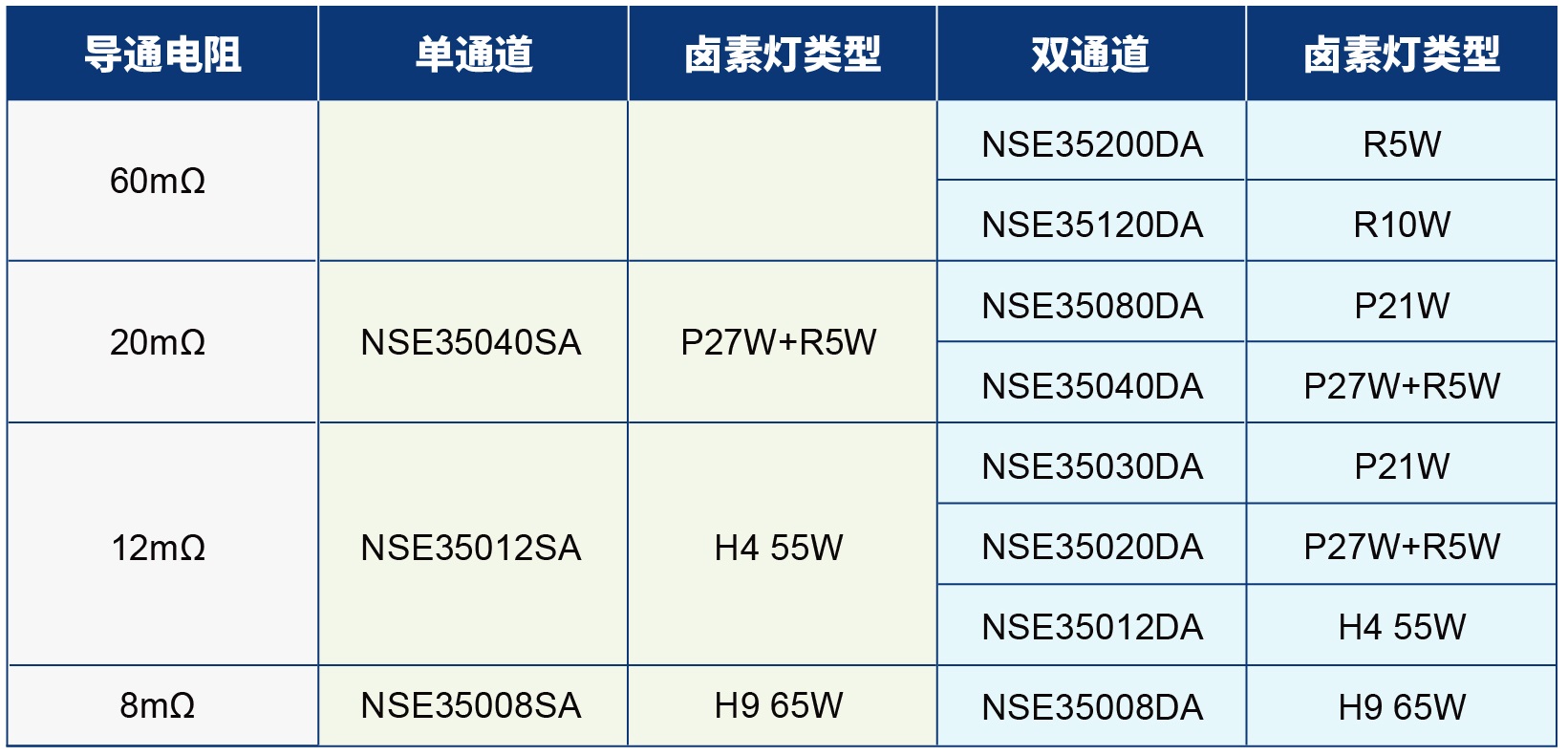

鹵素燈負載能力
3. 感性負載：過壓鉗位保護能力
電磁閥、雨刮器、繼電器等感性負載也是汽車電子系統中常見的負載類型。在感性負載關斷時，由于路徑上需要續流，高邊開關的輸出會出現幾十伏甚至更大的與感性負載退磁能量正相關的負電壓，這會給內部功率MOSFET的漏-源極帶來巨大的電應力。如果無過壓保護措施，功率MOSFET可能會面臨損壞的風險。因此，納芯微高邊開關全系集成了針對感性負載的過壓鉗位保護，以確保在各種應用場合下系統的穩定安全運行。

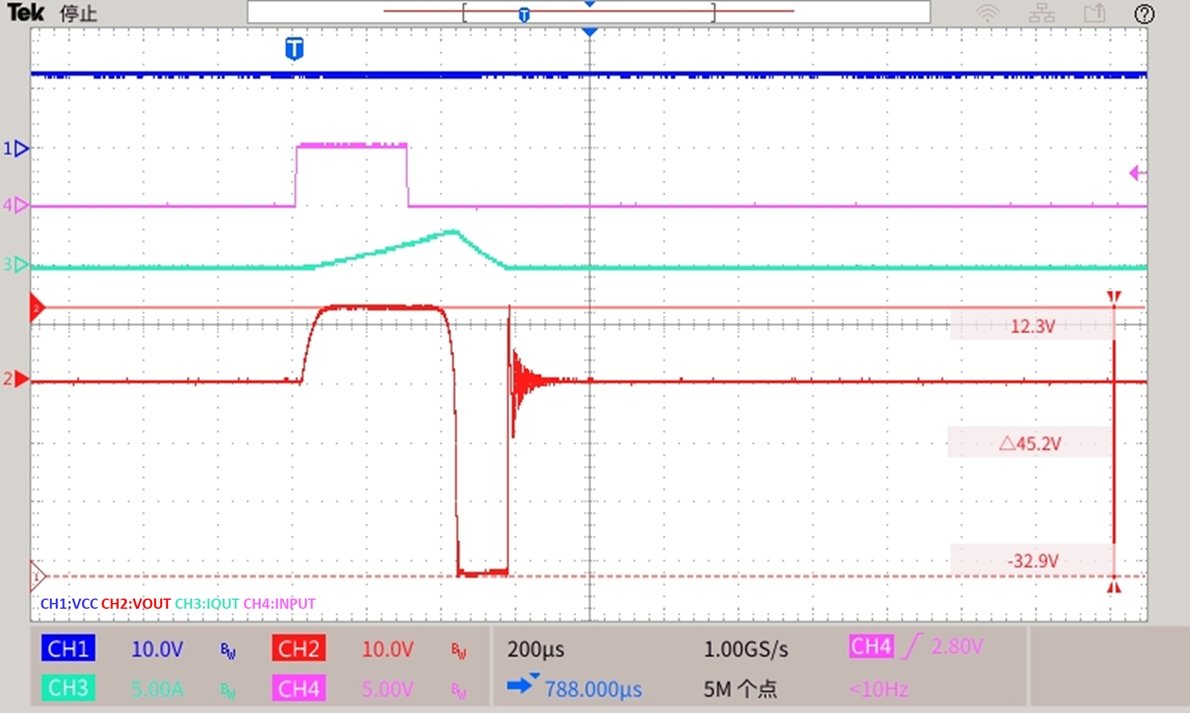

NSE35008SA過壓鉗位保護功能測試

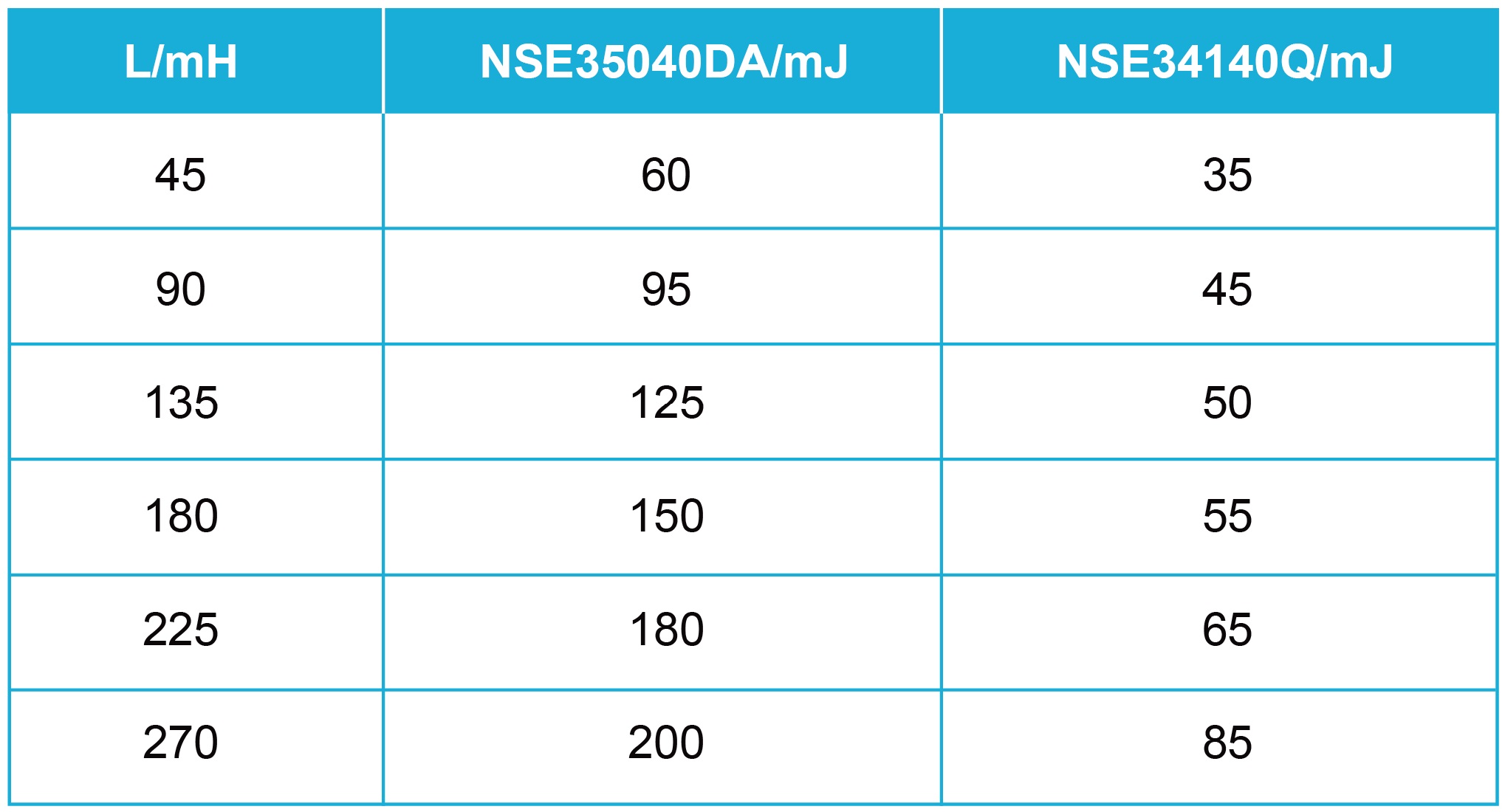

單脈沖雪崩能量(EAS)表現
測試條件：VCC=28V ，Tjstart = 150°C
可靠性/電磁兼容性 — 飽和驗證
納芯微高邊開關通過了一系列應用方面的測試，可確保該產品系列在各種場景下的穩定性和可靠性，包括但不限于：
- 符合AEC-Q100標準的車規可靠性測試要求
- 符合AEC-Q100-006標準的車規可靠性加嚴測試要求
- 符合AEC-Q100-012標準的高邊開關短路可靠性測試要求： 短路壽命大于一百萬次，達到Grade A
- 符合ISO 7637/ISO 16750標準的電源瞬態抗干擾測試要求
- 符合CISPR 25-2021 Class 5標準的傳導和輻射發射EMI測試要求
車身域控制器應用的未來，納芯微與您同行!
在現代汽車的電氣化和智能化進程中，車身域控制器作為核心模塊，扮演著愈發重要的角色。從供電管理到功率驅動，納芯微可為客戶提供包括高邊開關在內的完整車身域控制器半導體解決方案，覆蓋各個關鍵環節，實現了智能配電與功能整合，支持靈活的軟件配置和整車智能診斷，助力汽車客戶在智能化發展道路上穩步前行！

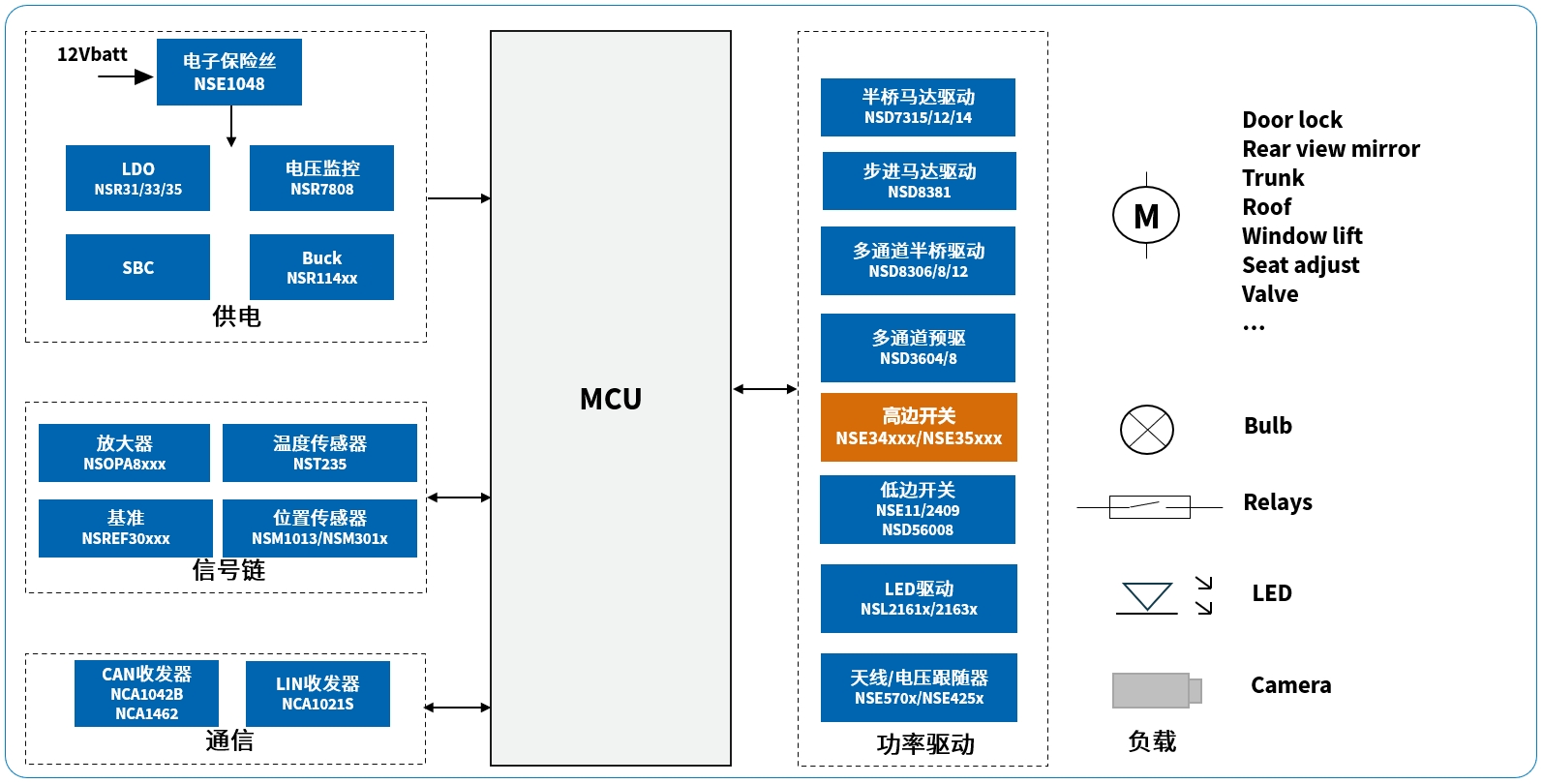

納芯微車身域控制器半導體解決方案
