2024/06/20
隨著汽車電子不斷向智能化發展，系統對電源穩定性的需求在日益增加。一輛智能車中可能會使用到幾十顆甚至上百顆LDO，以確保系統的穩定運行。在一些特定的應用場景下，設計者在考慮其本身低壓差的特性外，也需要兼顧后端負載的大電流和低噪聲的要求。對此，納芯微宣布推出具有高PSRR和低噪聲特性的LDO—NSR30x0x系列，專為汽車和工業應用設計，旨在提供卓越的電源管理解決方案，滿足現代高性能系統對電源穩定性和低噪聲的嚴格要求。
應用場景
· 車載信息娛樂系統
· 汽車自動駕駛
· 車身控制模塊
· MCU、處理器等控制電路
· 高速接口供電應用
產品優勢劃重點！
高PSRR表現
當負載是攝像頭模組或者運算放大器等對電源軌有嚴格要求時，需要LDO擁有良好的紋波抑制效果，對應的評估指標是PSRR（電源抑制比）。PSRR與工作頻率、負載電流、輸入輸出電壓、輸出電容等均有關系。

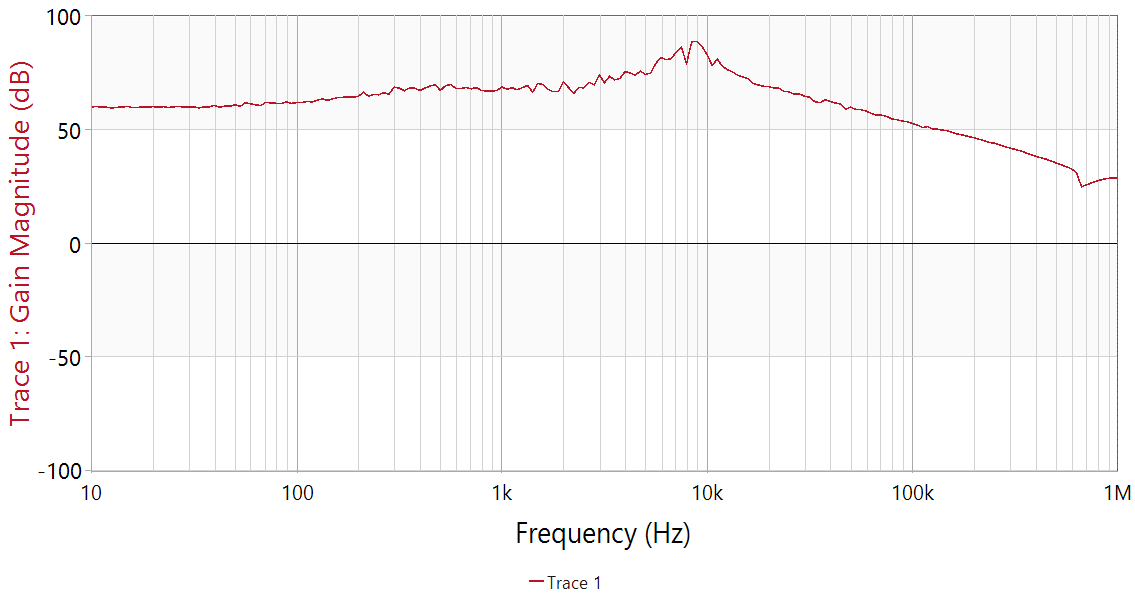

PSRR實測變化曲線圖
NSR30601在VIN=2.5V,VOUT=1.1V,IOUT=1A的工況下，如上圖所示，在不同頻率下的PSRR可以達到
· 100Hz：61.9 dB
· 1kHz：68.7 dB
· 10kHz：82.99 dB
靈活調節
作為二級穩壓器件，NSR30x0x系列滿足AEC-Q100標準，適用于系統3.3V或者5V的設計，外部可調的輸出特性和1A電流輸出能力使其可以做到同一顆物料滿足系統繁多的負載需求。
· 輸入電壓范圍：2.5V到5.5V
· 輸出電壓范圍：0.8V到5V
· 最大輸出電流：1A
高效穩壓
· 超低關斷功耗ISD：80nA（typ）關斷電流
· 超低壓差：180mV 低壓差@1A 電流，并可提供快速的瞬態響應及負載調整性能
· 低噪聲: 7.6μVRMS 典型值(10Hz 至 100kHz，CNR=470nF)
· 具有可監控反饋引腳電壓的電源正常 (PG)輸出，可以指示輸出電壓的狀態， EN輸入和PG 輸出可以用于系統多電源時序管理
全面保護
· 帶內部折返電流限制功能，有助于在短路事件中減少熱耗散
· 可選噪聲抑制引腳，增強噪聲抑制
· 集成內部短路保護，熱關斷和欠壓鎖定 (UVLO) 功能

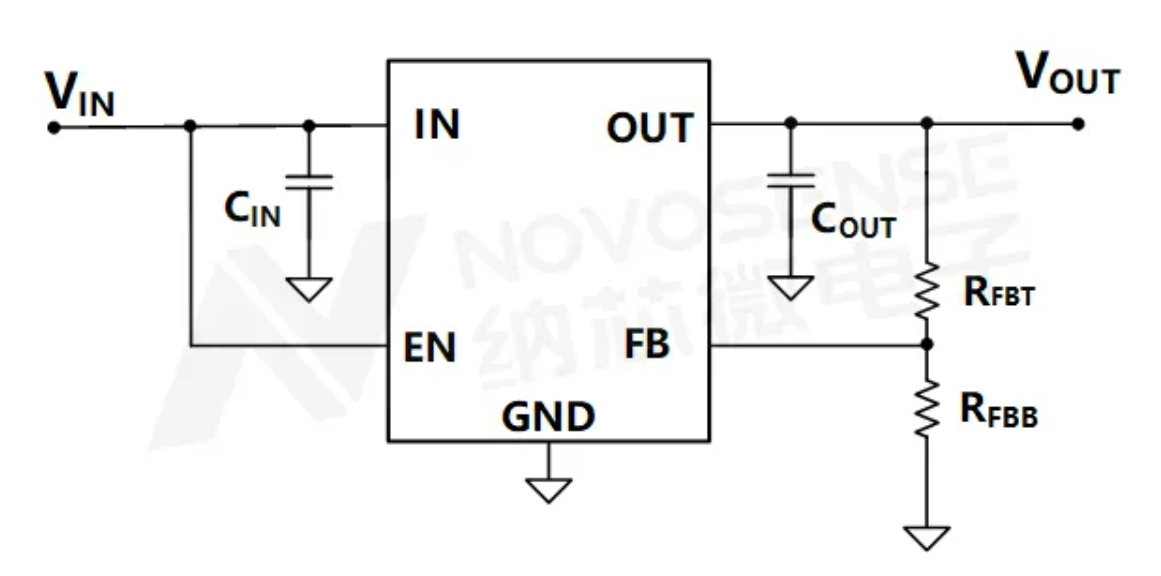

典型應用框圖
NSR30xx系列功能框圖

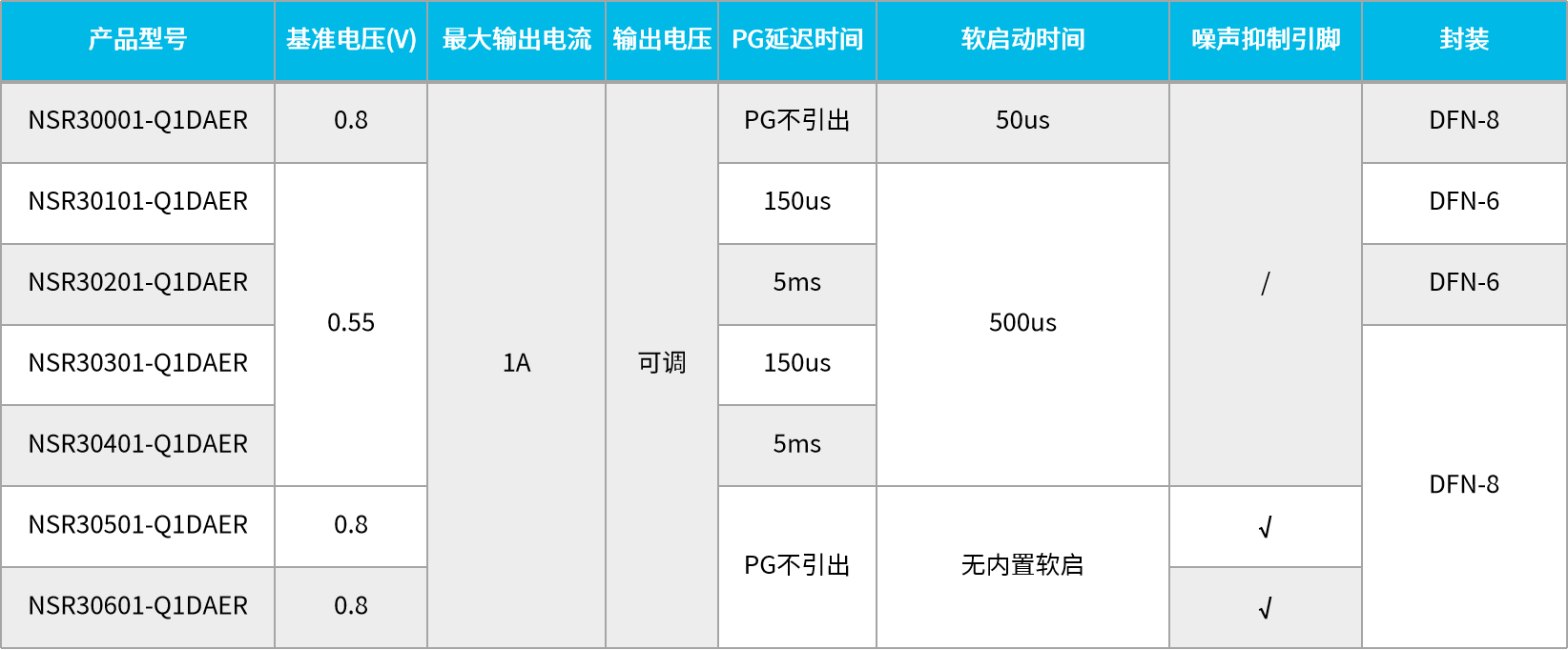

封裝與選型
NSR30x0x系列給硬件設計者提供了充足的解決方案，其輸出電壓可調，采用具有可潤濕性側翼的小型DFN-6腳(2mm×2mm)封裝和DFN-8腳(3mm×3mm)封裝，便于進行光學檢測，可以很好地支持小尺寸系統解決方案，滿足不同設計需求。
未來，納芯微將繼續致力于技術創新，推出更多高性能、高可靠性的電源管理解決方案。車載LDO的一站式解決方案在路上，敬請期待！
