納芯微全新推出業界領先的電壓監控復位芯片NSR7808系列，該系列產品專為汽車和工業場景中微處理器中的電路監控而設計，可持續監控電源的跌落和恢復，保障設備系統的可靠和穩定運行。廣泛應用于車載信息娛樂系統、汽車自動駕駛、車身控制模塊、MCU和處理器等控制電路，以及工業應用場景服務器和數據中心，安防監控攝像頭中。
該系列產品可以用于監控最低0.4V的系統電壓，并提供復位功能，且復位延時是可編程的。當SENSE電壓降低到閾值VIT，或者手動復位MR電壓觸發至低電平時，RESET信號便被設置為有效。RESET輸出保持低，直到用戶設置的延遲時間后釋放，拉升至邏輯高電平。復位電壓可以設置為0.9V至5V的典型電壓軌，且NSR7808G01版本的復位電壓可通過外部電阻分壓器進行調節配置。

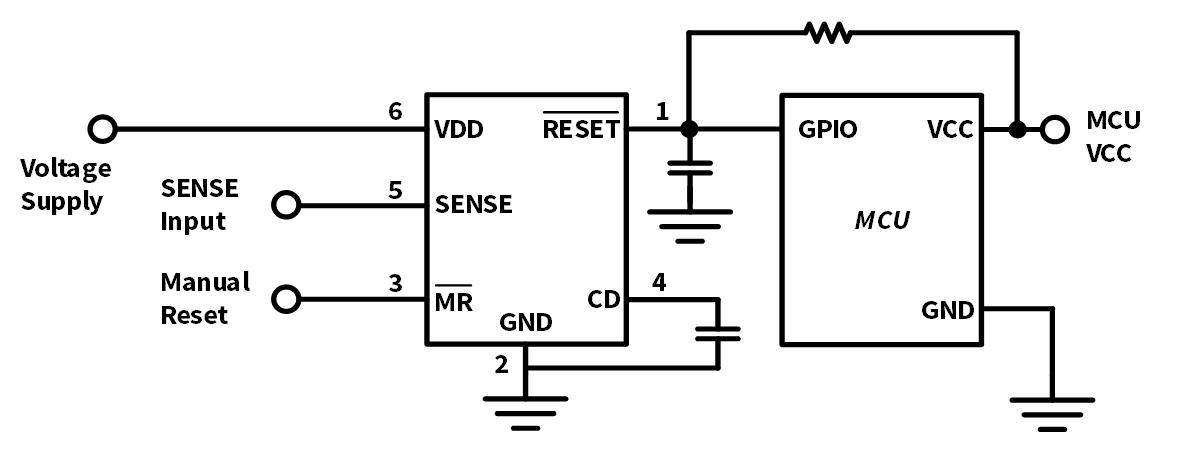

典型應用框圖
NSR7808系列產品具有3.6uA典型值的超低靜態電流，非常適合汽車和工業上電池供電的應用場景。它提供了精確的基準電壓，可實現±0.5％的閾值精度。通過連接在CD和GND之間的電容器可以配置選擇復位延遲的時間，可以實現1.25ms至10s之間選擇任意值。將CD引腳懸空，默認延遲時間為20ms；將CD引腳連接到VDD，延遲時間則為300ms。
NSR7808系列產品給硬件設計者提供了豐富的解決方案，有各種固定電壓版本，也提供可調電壓選項。提供SOT23-6(2.9mm*1.6mm)和DFN-6（2mm*2mm）兩種封裝形式，滿足用戶不同設計需求。

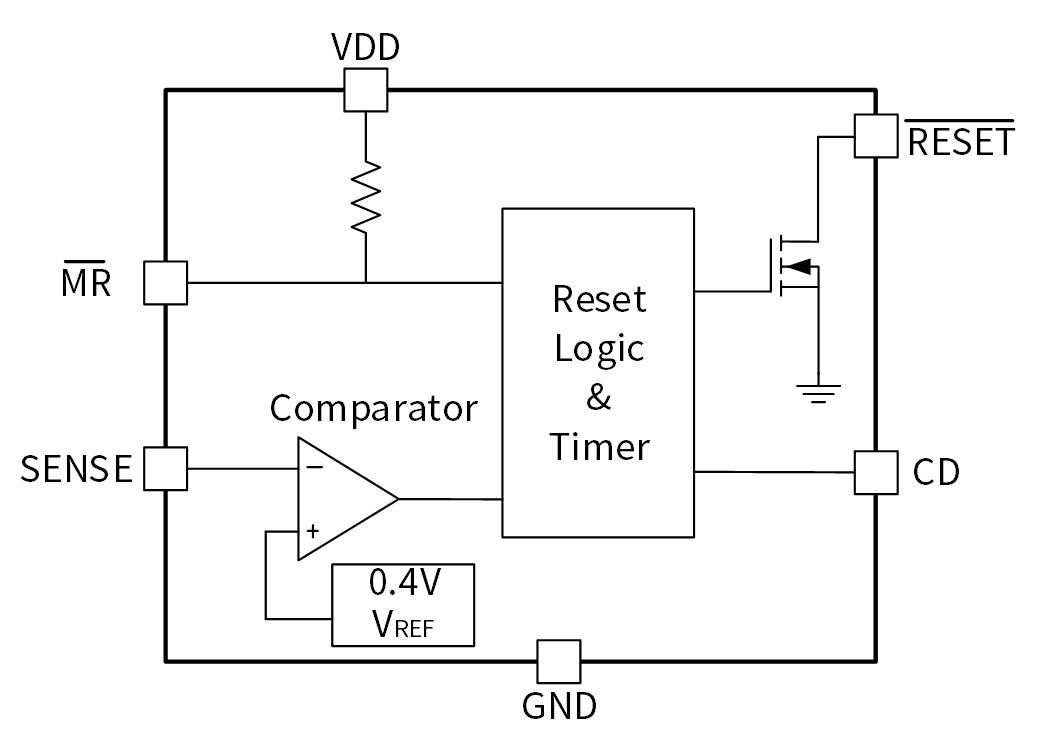

NSR7808系列功能框圖
產品特性
- 滿足 AEC-Q100 車規要求
- 供電電壓范圍：1.8V-5.5V
- 監控閾值電壓：
- 固定版本： 0.84，1.12, 1.16, 1.4, 1.67,1.77,2.33，2.79, 3.07, 4.65
- 可調版本：可選分壓電阻可調Adjustable
- 超低靜態功耗Iq：典型值3.6uA
- 高精度復位閾值電壓：±0.5%
- 帶Manual Reset 功能
- 輸出類型：Open-Drain開漏
- 寬溫度范圍-40℃至125℃
- 封裝：SOT23-6，DFN-6
應用場景
- 車載信息娛樂系統
- 汽車自動駕駛
- 車身控制模塊
- MCU、處理器等控制電路
產品型號 | 閾值電壓 | 閾值電壓精度 (max) | 供電電壓(V) | 靜態功耗 | 其他特性 | 復位延時時間 | 輸出類型 | 等級 | 封裝類型 | 典型應用 |
| NSR7808Gxx-Q1 | Adjustable, 0.84，1.12, 1.16, 1.4, 1.67, 1.77, 2.33, 2.79, 3.07, 4.65 | 2% | 1.8-5.5V | 3.6uA | 帶Manual Reset功能 | 可外部配置 | 低有效，開漏型 | 汽車級 | SOT23-6 , DFN6 | 汽車ADAS DSP或MCU處理器應用， 車載娛樂系統 |
| NSR7808Gxx | Adjustable, 0.84，1.12, 1.16, 1.4, 1.67, 1.77, 2.33, 2.79, 3.07, 4.65 | 2% | 1.8-5.5V | 3.6uA | 帶Manual Reset功能 | 可外部配置 | 低有效，開漏型 | 工業級 | SOT23-6 , DFN6 | DSP或MCU處理器應用， 手持設備 筆記本電腦 |
電壓監控復位芯片選型表
免費送樣
NSR7808系列產品均可提供樣品，如需申請樣片或訂購可郵件至[email protected]或撥打0512-62601802，更多信息敬請訪問www.fanshangsj.com
