2023/02/04
納芯微全新推出GaN驅動NSD2621，可廣泛適用于快充、儲能、服務器電源等多種GaN應用場景。NSD2621是一顆高壓半橋柵極驅動芯片，專門用于驅動E?mode（增強型）GaN 開關管。
NSD2621產品特性：
- SW引腳耐壓±700V
- 峰值驅動電流2A/-4A
- 驅動輸出集成內部穩壓器，驅動電壓5V/5.5V/6V可選
- 傳輸延時典型值30ns，上下管驅動傳輸延時匹配低于10ns
- 內部可調死區時間20ns~100ns
- SW允許共模瞬變高達150V/ns
- 獨立的SGND和PGND引腳
- 集成欠壓保護和過溫保護
- 工作溫度范圍-40°C~125°C
- QFN15 4*4mm封裝
NSD2621功能框圖
1. NSD2621將隔離技術應用于高壓半橋驅動，解決了GaN應用橋臂中點SW引腳的共模瞬變和負壓尖峰問題。
在GaN應用中，為了減小開關損耗，其開關速度遠高于傳統的Si MOSFET, 橋臂中點的dv/dt達到了50V/ns甚至更高，這對驅動芯片SW引腳的共模瞬變抗擾度提出了極高的要求。同時，高速開關導致的di/dt與寄生電感會在SW引腳產生瞬態負壓尖峰，導致驅動芯片發生閂鎖甚至損壞。
NSD2621的上管驅動采用隔離技術進行設計，共模瞬變抗擾度高達150V/ns，并且可以耐受700V的負壓，有效提升了系統的可靠性。
2. NSD2621內部集成穩壓器，有利于保持柵極驅動信號幅值穩定，保護GaN開關管柵級免受過壓應力的影響。
與傳統的Si MOSFET器件不同，E-mode GaN器件的柵源電壓要求極為嚴格，一般耐壓最大值不超過7V。在開關電源中由于系統噪聲的影響，驅動芯片VDD或者BST引腳容易引入高頻干擾，會引起柵極驅動電壓的過沖，從而導致GaN開關管損壞。
NSD2621上下管的驅動輸出都集成了內部穩壓器LDO，可以有效抑制VDD或BST引入的高頻干擾，避免損壞GaN開關管。此外NSD2621可以靈活地選擇6V/5.5V/5V不同驅動電壓版本，適用于各類品牌的GaN開關管器件。
3. NSD2621超短傳輸延時有利于減小GaN死區損耗，并且內置可調死區時間功能，可有效避免發生橋臂直通。
GaN器件可以反向?qū)ǎ浞聪驅ㄌ匦源媪似胀∕OSFET體二極管的續流作用，但在負載電流較大時其較高的反向?qū)▔航禃斐奢^大損耗，降低了系統效率。為了減小GaN反向?qū)〒p耗，應設置盡可能小的死區時間。死區時間的設置除了與電源的拓?fù)浣Y(jié)構、控制方式有關，還受到驅動芯片傳輸延時的限制。
傳統的高壓半橋驅動芯片的上管驅動需要采用電平移位設計，為減小功耗多采用脈沖鎖存式電平轉換器，造成傳輸延時較長，無法滿足GaN 應用的需求。NSD2621上管驅動采用納芯微擅長的隔離技術進行設計，傳輸延時典型值僅30ns，并且上下管驅動的傳輸延時匹配在10ns以內，能夠?qū)崿F(xiàn)對GaN開關管設置幾十納秒以內的死區時間。同時，NSD2621內置20ns~100ns可調的硬件死區時間，可以有效避免發生橋臂直通的情況。

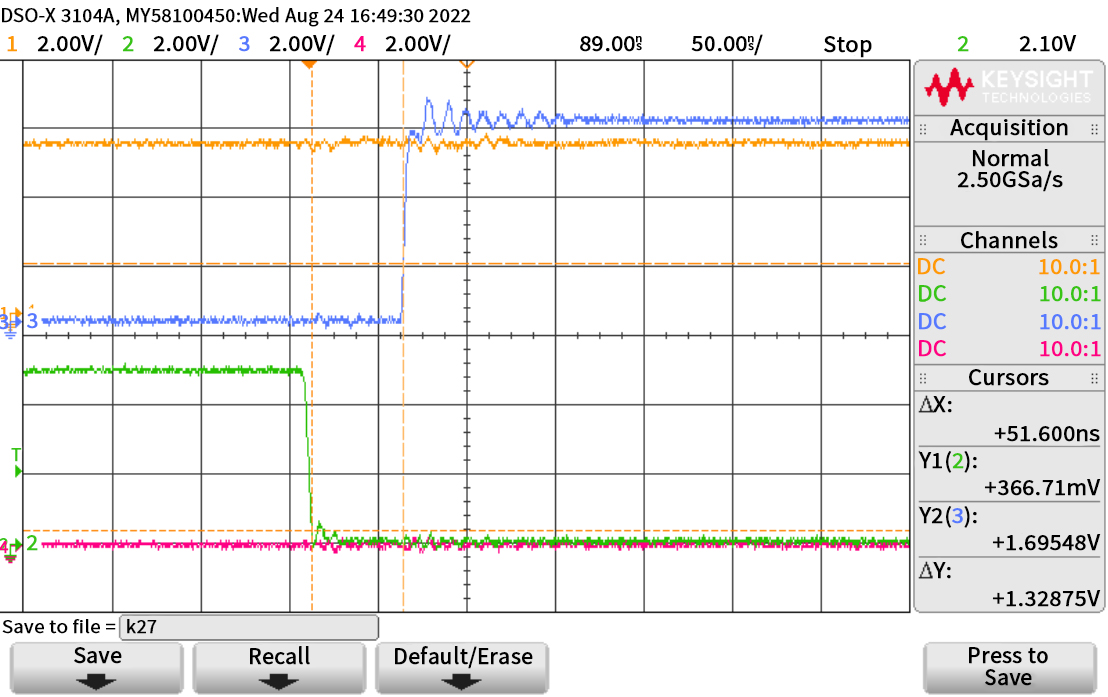

NSD2621內置死區時間測試波形
如上圖所示，CH1為上管驅動輸入 ，CH2為下管驅動輸入，CH3為上管驅動輸出，CH4為下管驅動輸出。一開始當上管和下管驅動輸入都為高電平時，為避免橋臂直通，上下管驅動輸出都為低電平；當下管驅動輸入變?yōu)榈碗娖剑?jīng)過30ns的傳輸延時和內置20ns的死區時間后，上管驅動輸出變?yōu)楦唠娖健?/p>
