2022/12/15
納芯微全新推出NSD5604E/NSD5604系列4通道低邊驅動產品，該產品集成了4通道低邊NMOSFET，可以驅動阻性，容性或者感性負載；4個通道可以同時導通，單通道支持500mA以上，4通道并聯支持2A以上負載電流；支持獨立過流保護，且過流點可以通過外部電阻進行配置，過流保護通道間相互獨立；此外，NSD5604還集成有源鉗位與續流二極管，支持使用外部TVS，可以實現感性負載，實現不同電流衰減模式包括慢速衰減與快速關斷。
NSD5604產品特性
- 寬工作電壓范圍8V – 50V（耐壓55V）
- 峰值電流3.0A
- 支持快速脈沖頻率
- 集成有源鉗位與續流二極管
- 可配置限流點與過流保護
- 欠壓保護
- 工作溫度：-40°C~125°C
- 封裝形式：HTSSOP20, HTSSOP16
- 應用場景：工業自動化、工業機械、數字機床、通用阻性/容性/感性負載
圖 1 芯片功能框圖
NSD5604具備低導通電阻、低延遲，以及高可靠性等優秀的性能，能夠極大地滿足通用工業自動控制系統的需求，可廣泛應用于PLC、運動控制卡、分布式I/O、DCS系統與儲能系統高壓繼電器控制。
NSD5604可支持500mA以上負載電流，滿足工業自動化設備對數字輸出高負載電流的需求。
數字量輸出功能廣泛應用于工業自動化設備。隨著自動化設備小型化與智能化發展，數字量輸出節點數量與性能逐步提高，產品方案逐漸由傳統分立MOS方案走向半導體集成方案。數字量輸出在工業現場可實現繼電器驅動，高壓數字信號傳輸，警報燈等驅動。通用工業自動化設備對數字輸出負載電流有明確定義，單點需要支持平均500mA負載電流，且能夠支持多路并聯以匹配更低導通阻抗負載。
NSD5604單通道可支持最高3A峰值電流；在室溫環境下，單通道1A負載電流測試中，溫升小于25度；同時4通道支持并聯輸出，在輸出電流3A情況下穩定工作，殼溫為85℃；能夠完全覆蓋單點與并聯輸出模式下對負載電流的需求。

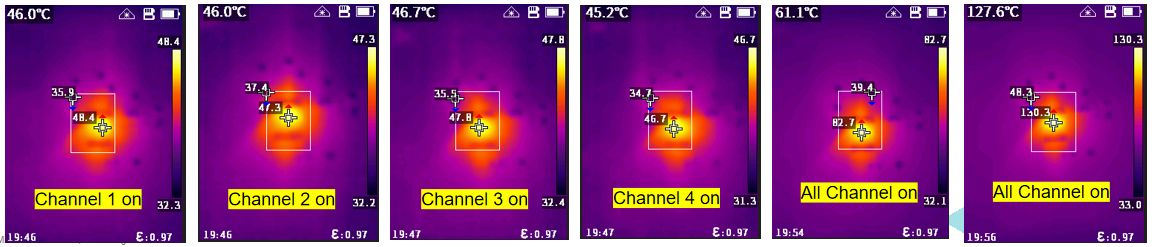

圖 2 單通道1A與4通道并聯3A負載下溫度表現
NSD5604具備極短輸入輸出延遲，助力高速脈沖信號實現快速傳輸。
工業自動化領域中有一項細分功能是：為整套系統執行單元的工作進行規劃與協同，即主控制器通過高速現場總線或者高速脈沖輸出對底層執行單元 - 伺服與變頻器進行轉速與位置控制。其中高速脈沖功能需要將24V數字控制信號以100-200kHz的速度進行傳輸，對輸出占空比與延遲有極高的要求。NSD5604針對此應用場景做出特定優化，實現極短輸入輸出延遲與負載上升與下降時間。

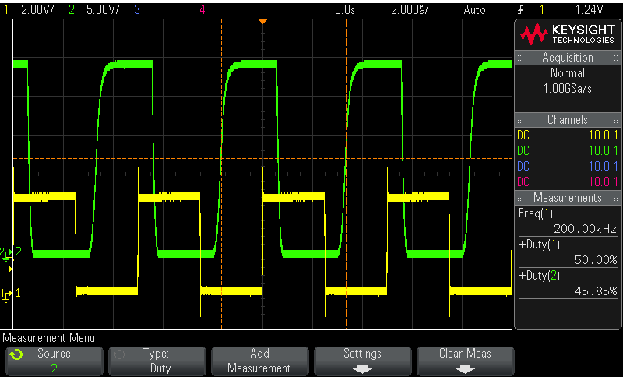

圖 3 低輸入輸出延遲
NSD5604為復雜工業環境中出現的干擾，提供可靠的保護功能。
工業現場環境復雜，存在各種干擾情況：一方面供電干擾與接地措施不當等會引入電源干擾；其次控制器與執行單元接線距離較長也會導入工業現場大功率設備產生的電磁干擾；最后由于施工人員不正確的接線方式，短路情況也會頻繁發生。NSD5604為應對輸出端有可能產生的短路現象，能夠提供可靠的短路保護功能。如圖4所示各通道間的短路保護功能相互獨立，單通道峰值電流可達3A。NSD5604E Enhanced加強版本方案還提供可配置限流保護功能，可對限流點與限流時間進行靈活配置，提升NSD5604在復雜負載條件下魯棒性，防止因為輸出濾波電容或者導線寄生參數產生變化時，芯片出現誤關斷的情況。

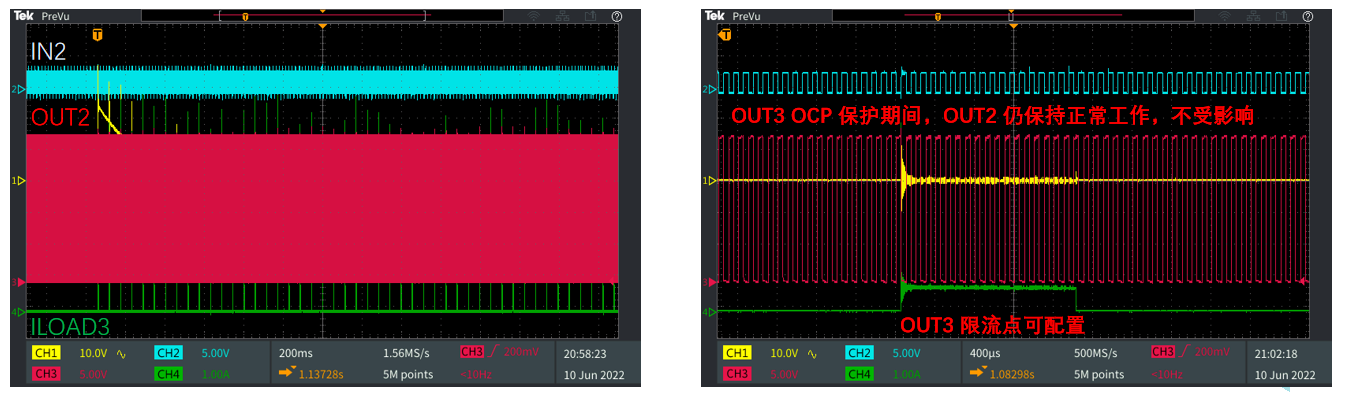

圖 4 獨立過流與限流保護功能

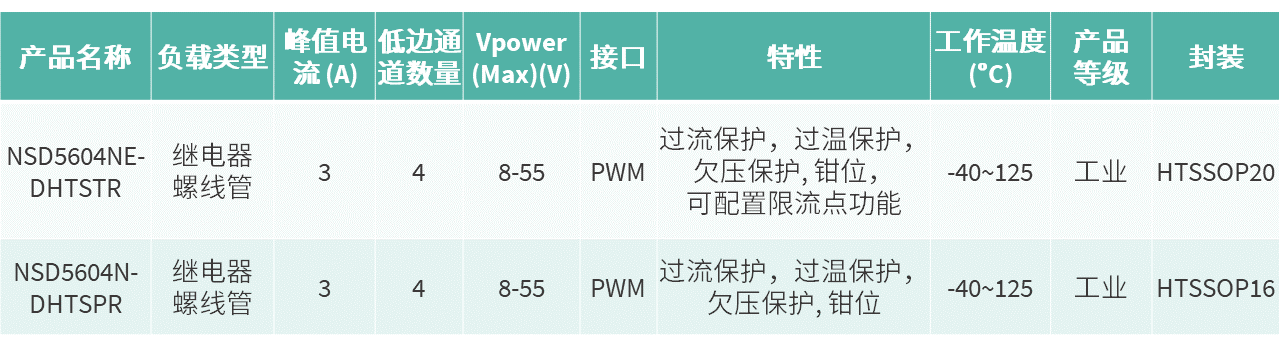

NSD5604系列產品選型表
免費送樣
NSD5604系列產品均可提供樣品，如需申請樣片或訂購可郵件至[email protected]或撥打0512-62601802-810，更多信息敬請訪問www.fanshangsj.com
