NSi6611A/NSi6651A是單通道智能隔離式柵極驅動器，設計用于2121V直流工作電壓以下應用中的SiC MOSFET，IGBT的驅動。NSi6611/NSi6651具有強大的驅動能力，可以提供最大10A的拉灌電流能力，支持軌到軌輸出和分離輸出。它可以提供完善的保護功能，如快速過流和短路保護、故障軟關斷功能，彌勒鉗位功能、欠壓保護，且短路故障或欠壓發生時，通過單獨的引腳報告反饋。NSi6611支持ASC特色的功能，可用于在緊急情況下強制輸出為高。
NSi6611/NSi6651輸入端與輸出端采用雙電容增強隔離技術，且采用納芯微Adaptive OOK編碼技術, 支持150kV/μs的最小共模瞬變抗擾度（CMTI），提高系統魯棒性。
- 新能源汽車主驅、發動機、升壓DCDC
- 工業變頻器
- 空調壓縮機
- 光伏逆變器、儲能、UPS、高功率電源等
1. 超強驅動能力，可以提供最大10A的拉灌電流能力，支持軌到軌輸出和分離輸出
2. 完善的保護功能：DESAT短路保護、故障軟關斷、彌勒鉗位、欠壓保護；短路故障或欠壓發生時，還能通過單獨的引腳報告進行反饋
3. 輸入與輸出端均采用雙電容增強隔離技術，外加納芯微Adaptive OOK編碼技術，最小共模瞬變抗擾度（CMTI）高達150kV/μs，提高了系統的魯棒性
4. 驅動器側電源電壓VCC2最大為32V，輸入側VCC1為3V至5.5V電源電壓供電；VCC1和VCC2都具有欠壓保護（UVLO）
5. 極低的傳輸延時，低至80ns
6. NSi6611支持ASC特色的功能，可在緊急情況下強制輸出為高
7. 工作環境溫度：-40℃ ~ 125℃
8. 符合 RoHS 標準的封裝類型：SOW16

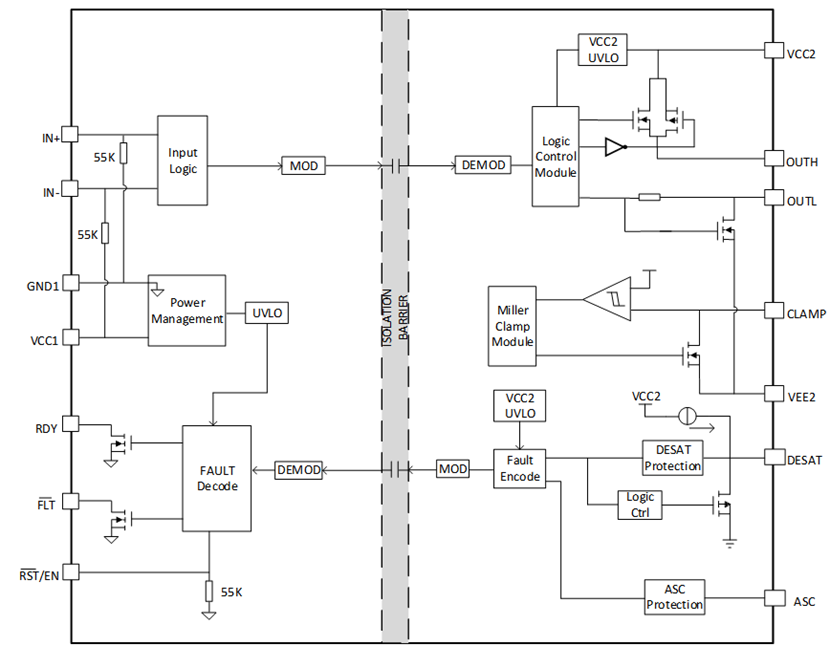

NSi66x1A功能框圖
在大功率的應用中，客戶一般會選擇大功率的管子，IGBT或者SiC。越大功率的管子，功率管的Qg也會越大，則對驅動電路的驅動電流能力的要求就會越高。客戶的傳統方案會使用驅動電流小的隔離驅動，加上額外的Buffer電路來實現驅動電流增大，如下圖所示。由于Buffer電路價格高，且占用PCB體積較大，同時還需要額外的電路做電路匹配，給設計帶來了難度，如果設計不當，會導致在驅動電路產生額外的寄生電感和寄生電容，降低了系統的穩定性。

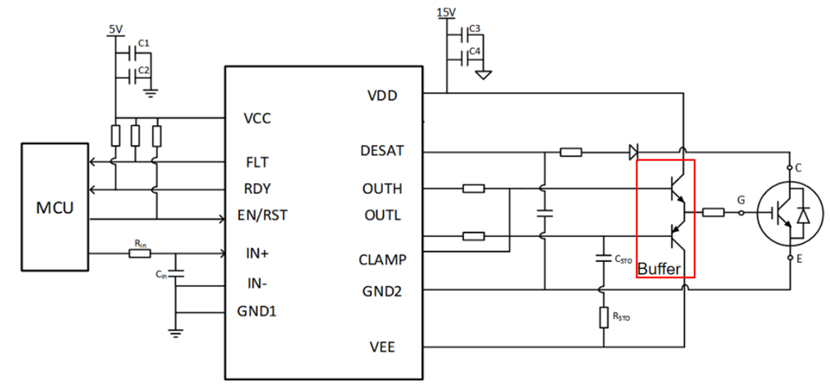

大功率應用中傳統方案驅動電路圖
如果系統選用NSi66x1A，電路圖如下圖所示。由于NSi66x1A可以提供最大10A的拉灌電流能力，它可以在不需要額外的Buffer 電路，直接驅動大功率的管子。同時它內部集成彌勒鉗位，且支持分離輸出，使用簡單，外圍器件少，性價比高。

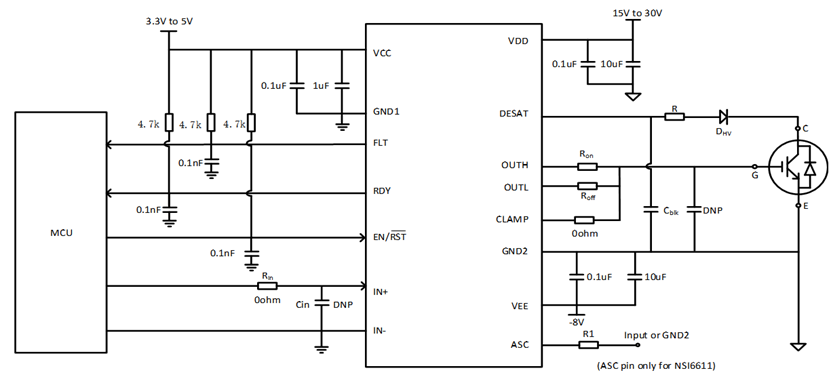

使用NSi66x1A方案應用電路圖
什么是ASC?
ASC即主動短路（Active short circuit，簡稱ASC），是電機系統的一種安全保護機制，是將電機的UVW三相短路（通過?對功率管的開關，實現上三橋臂短路或下三橋臂短路）。
為什么需要ASC的功能?
當電機處于轉速過高，或者突然發生制動等其他異常時，電機會產生反電動勢，可能會超過高壓電池提供的母線電壓，會損壞動力電池、母線電容及其它高壓器件。如果系統具備ASC功能，可以通過三相短路的方式，讓電機內耗電流，降低反電動勢，使電機保護和防止控制器電氣系統產生進一步的損壞。
NSI6611A pin1 引腳是ASC 功能。如下是時序圖。即使在input是低電平，或者VCC1欠壓情況下，當pin1引腳電平是高電平時，ASC功能就會使能，OUT會強制輸出為高，打開功率管。下面舉個使用案例：
為了實現系統的ASC功能，UVW三相下橋臂的管子驅動IC可以使用三顆NSI6611A，將其pin1 連接到一起，連接點命名為“ASC Trigger”，默認該點電壓是低電平。當系統檢測到故障時，如母線電壓過高時，外部觸發信號使“ASC Trigger” 為高電平，這時三顆NSI6611會強制打開 UVW三相下橋臂的管子，實現電機下三橋臂短路，實現ASC功能。NSi6611A被外部觸發“ASC Trigger” 為高電平到芯片OUT 強制輸出為高，時間為0.66us (tASC_r), 響應迅速，及時保護系統。
如果客戶系統不需要ASC 功能，可以將NSi6611A pin1 引腳懸空，或者下拉到GND2。
NSi6611A ASC 時序圖
