2022/05/11
遠紅外熱傳感器應用領域越來越多，從工業控制到消費電子，再到智能建筑和物聯網。在非接觸式測溫方案中，熱電堆傳感器能將人體輻射紅外能量轉換為微弱的電壓。通過對電壓的測量可以測定人體溫度和環境溫度的溫差，從而最終測定人體溫度。
在我們?nèi)粘Ｉ钪杏玫降母鞣N額溫槍、耳溫槍的核心測溫器件就是基于微機電系統（MEMS， Micro-Electro-Mechanical System）的MEMS熱電堆紅外探測器，它是一種微加工的熱電探測器，在過去的幾十年里，產業化的制造工藝使得薄膜熱電堆成為許多商業應用的經濟首選。
納芯微推出的NSA3300是一款針對熱電堆傳感器的信號調理芯片，主要作用是接口熱電堆傳感器并對傳感器的輸出電壓信號進行放大和采樣，其內部的數字引擎可以按照客戶配置的LUT的數據，自動將熱電堆傳感器的電壓輸出計算為溫度量輸出方便客戶通過I2C的接口直接讀取溫度值。另外，NSA3300也可以被配置成數字開關量輸出的方式，可以用來做為溫度開關的應用。其內部有門限設定值，可以讓客戶自行設置過溫或者欠溫的比較閾值。
環境溫度自動補償功能 確保測溫精度
NSA3300芯片內部集成了低噪聲儀表放大器PGA、24bit Σ-Δ ADC以及DSP校準算法等。其可測量目標溫度范圍在-70~380℃，在全溫度范圍內滿足1%的精度誤差，并在人體測溫35℃~42℃范圍內能達到±0.2℃的精度，最高分辨率達到0.01℃/LSB。針對個性化應用，芯片也支持不經DSP處理的ADC裸數據輸出。芯片內部還集成了免標定的環境溫度傳感器，可測范圍在-40~125℃，0~40℃范圍內可達到±0.2℃的精度，該芯片具備的環境溫度補償功能，能更精準直接輸出測量溫度值，完美解決溫度誤差這類問題。
多工作模式支持 多場景靈敏度應用
在工作模式上，NSA3300還支持四種工作模式分別為：連續單通道傳感器及環境溫度組合輸出，連續雙通道傳感器及環境溫度組合輸出，連續雙通道傳感器輸出及睡眠模式，對于雙通道的應用場景，主要處于對于NDIR等應用場景。這些模式可以使 NSA3300 靈活運用于耳溫槍/額溫槍、氣體傳感器、燃?xì)庠睢⒖照{(diào)、手機等多種應用場合。

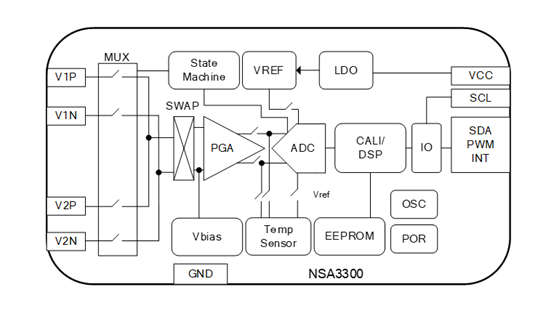

NSA3300功能框圖
國內首個晶圓級出貨封裝 打造最佳能耗比
NSA3300為國內首個晶圓出貨的熱電堆調理芯片，晶圓形式方便客戶集成在熱電堆探頭中。晶圓尺寸為 1.5mmx1mm，支持 TO39,TO46, 3mmx3mm DFN 封裝，如圖為NSA3300在 TO46封裝下的工作截面圖。

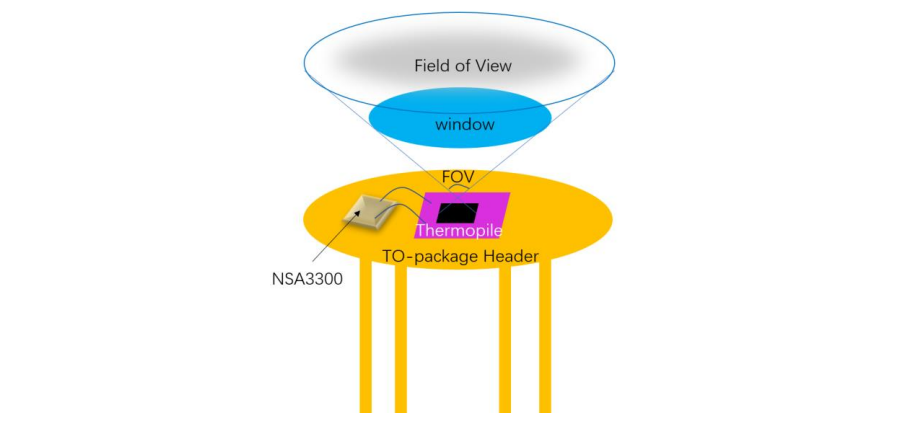

熱電堆傳感器截面圖
NSA3300產品目前可提供樣品，如需申請樣片或訂購可郵件至[email protected]或撥打0512-62601802，更多信息敬請?jiān)L問www.fanshangsj.com
