2022/03/10

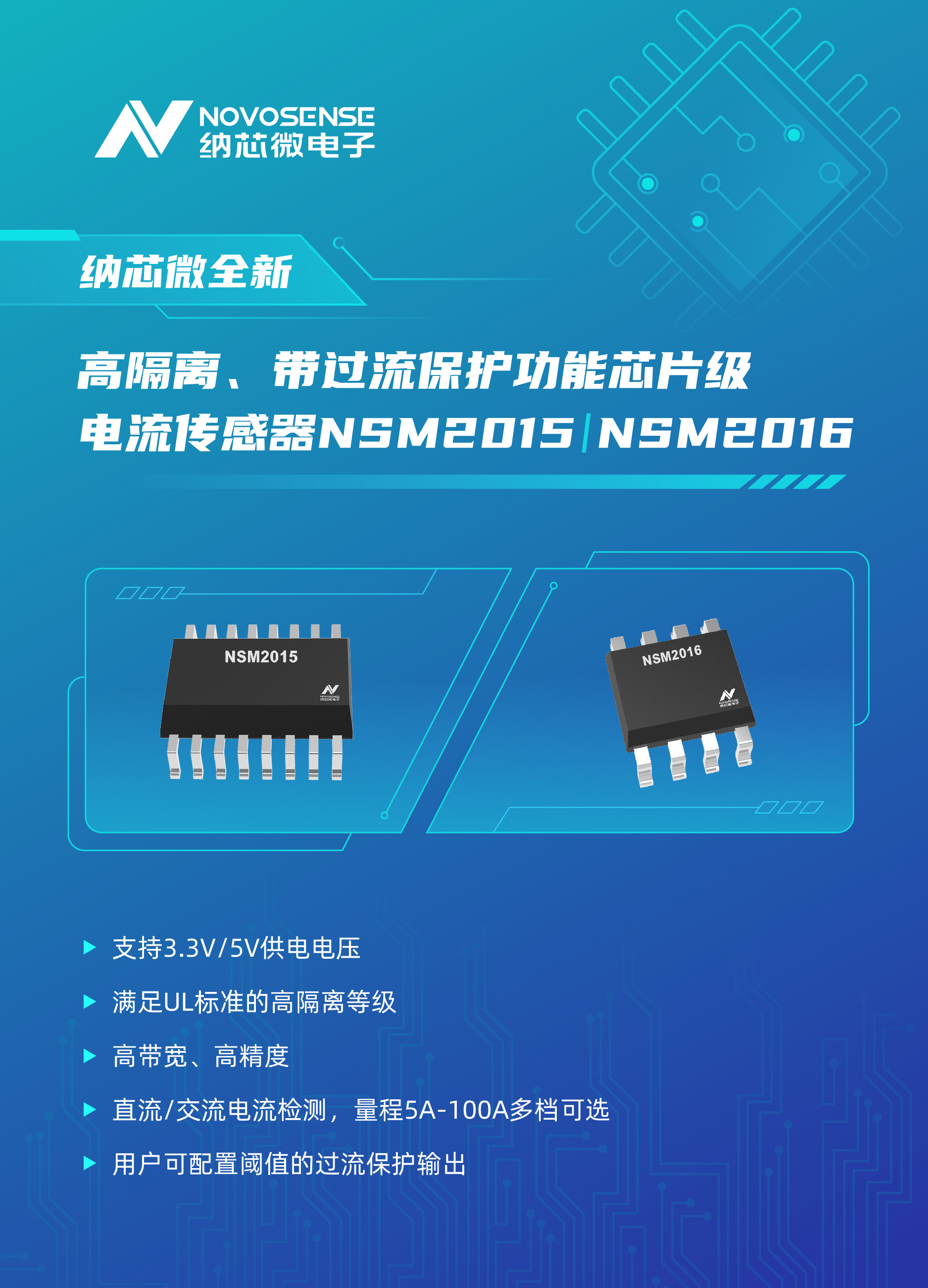

納芯微全新推出的NSM2015 / NSM2016系列霍爾效應電流傳感器芯片是完全集成的高隔離電流傳感器解決方案，具有極低的原邊導通電阻，在無需外部隔離元件的條件下能提供足夠精確的電流測量，可廣泛應用于汽車、工業、商業和通信系統中的交流或直流電流檢測。
納芯微憑借其突破性的隔離技術及信號調理設計能在嚴苛要求的汽車和工業等領域提供高達 5000 Vrms 的電隔離能力，同時保證原副邊之間極佳的磁耦合效果。內部采用差分霍爾檢測，可以抵御外部雜散磁場的干擾。

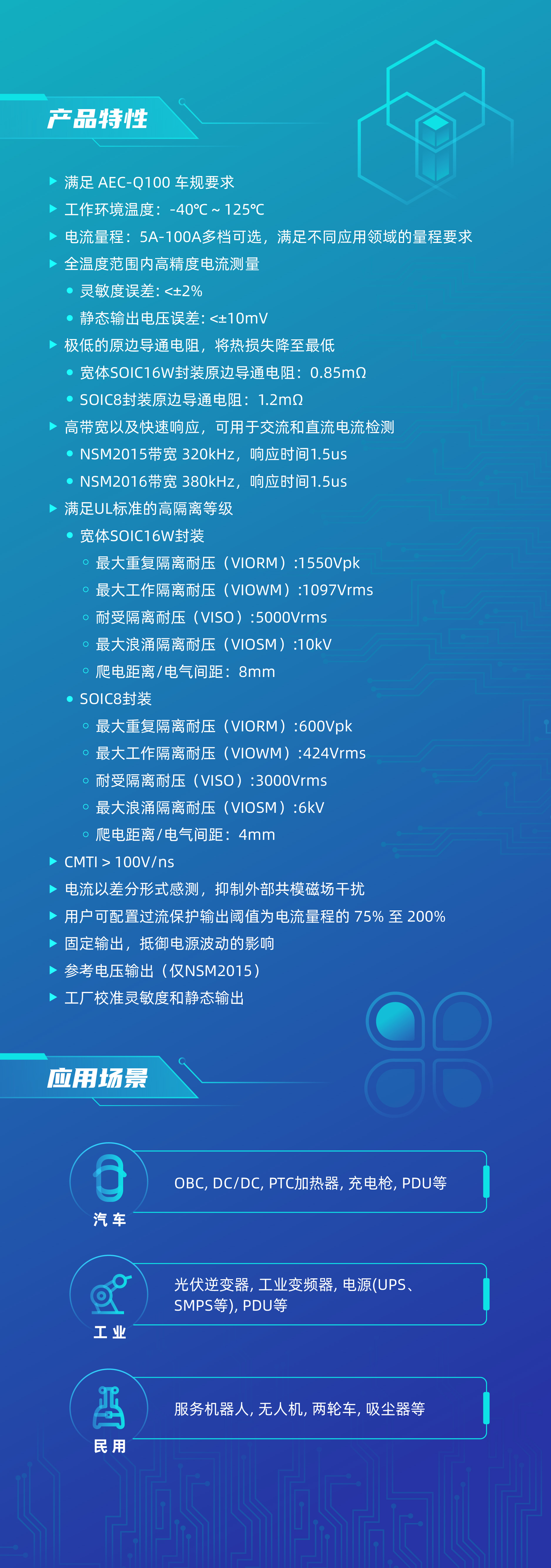

高集成度 高穩定性
NSM2015 / NSM2016系列采用固定輸出模式，輸出電壓在一定的供電電壓范圍內保持不變，不跟隨供電電壓的波動而波動。系統上解決了對高精度穩壓源的依賴，從而使系統BOM更簡單、性價比更高。同時NSM2015擁有偽差分輸出模式，提供參考電壓輸出。納芯微創新的斬波以及旋轉電流激勵技術使得零點溫漂更小，同時得益于內部精確的溫度補償算法以及下線精度校準，NSM2015 / NSM2016系列電流傳感器在全工作溫度范圍都可以保持較高的精度，用戶無需做二次編程。
高隔離等級 快速過流保護
NSM2015 / NSM2016系列還具有快速過流保護輸出功能，其典型響應時間為 1.5 us。這種快速過流輸出提供了檢測過載、短路事件的簡單方法，可防止逆變器、電機或其他應用中的功率管的損壞。用戶可配置過流保護閾值范圍為滿量程電流的 75% 至 200%。
NSM2015提供寬體SOIC16W封裝，具有5000Vrms 的耐受隔離耐壓能力，最大工作隔離耐壓1550Vpk、1097Vrms。NSM2016提供SOIC8封裝，具有3000Vrms 的耐受隔離耐壓能力，最大工作隔離耐壓600Vpk、424Vrms。每種封裝都提供不同的電流量程，SOIC16W封裝能夠支持高達100A的電流量程，SOIC8封裝能夠支持高達65A的電流量程。
更小巧封裝 降低方案成本
NSM2015 / NSM2016系列旨在替代需要小尺寸單片傳感器解決方案的應用中的分流電阻、運算放大器、電流互感器以及電壓隔離器件。這些完全集成的緊湊、小巧的封裝形式有效地減少了在電路板上的占用面積，降低了電流檢測方案的總體成本。傳感器支持3.3V/5V 供電電壓（ 不同供電版本 ）。
NSM2015功能框圖
NSM2016功能框圖
免費送樣
NSM2015 / NSM2016系列產品均可提供樣品，如需申請樣片或訂購可郵件至[email protected]或撥打0512-62601802 。
