2021/01/14

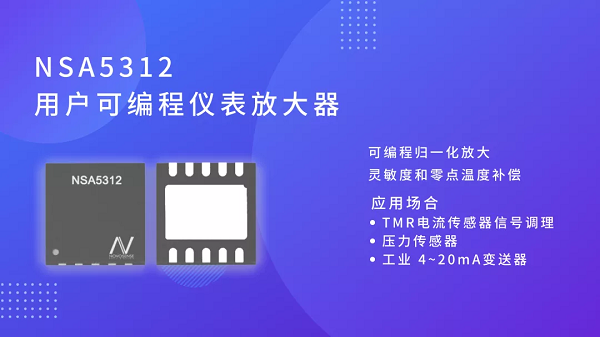

國內領先的信號鏈芯片及其解決方案提供商蘇州納芯微電子股份有限公司（以下簡稱“納芯微”）宣布推出NSA5312用戶可編程儀表放大器，其主要功能是對惠斯通電橋式原理的傳感器（類如TMR傳感器）提供電壓型驅動信號，并對其輸出信號進行放大、校準和溫度補償，以保證這類傳感器在較寬的溫度范圍內可以得到較高的線性輸出精度。

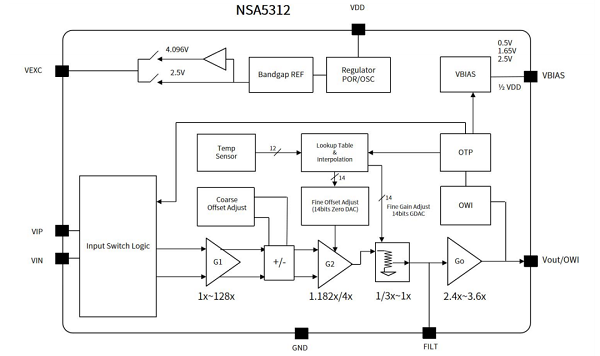

在實際應用中，很多物理量的測量最終會由傳感器轉換為對電阻抗的測量（橋式電路），例如壓力、應力、磁（磁阻）等。NSA5312就是接口這一類型的傳感器ASIC，其最主要的功能是提供傳感器（電橋）的激勵電壓，并將傳感器（電橋）阻抗值變化產生的微弱電壓信號做可編程歸一化放大。
傳感器的靈敏度和零點溫漂是兩個最重要的DC指標。由于傳感器物理特性的原因，在測量相同的磁場強度時，TMR傳感器的輸出值會隨著溫度變化而變化。NSA5312的另一個主要功能就是使用其內部溫度傳感器+LUT查表的方式，對不同溫度下的傳感器的靈敏度和零點指標采取溫度補償。
主要功能：
?提供2.5V/4.096V可選電壓激勵
?提供0.9456~1843倍的可編程信號放大
?提供14位傳感器的靈敏度和零點校準
?提供基于查表分段線性擬合法的傳感器溫度校準（用于三溫校準的應用場合）
?可編程輸出信號帶寬，最高信號帶寬約為600kHz
?快速響應時間 <1μs
?提供輸出偏置電壓（0.5V/1.65V/2.5V）
?提供OWI用戶可編程單線通信接口
?-40°C~125°C工作范圍
?封裝選項：DFN10/晶圓
應用場合
?TMR電流傳感器信號調理
?壓力傳感器
?工業4~20mA變送器
NSA5312可與TMR（隧道磁阻）傳感器配合，在沒有任何磁芯的條件下，對PCB內層的電流進行高精度的電流采樣。
樣品申請與產品咨詢
如需申請樣片或訂購產品可撥打電話0512-62601802，索取產品規格書可郵件至[email protected]。
