NSA2860（X）是一顆為4~20mA電流輸出或者0~5V/0~10V電壓輸出的工業變送器專門開發的ASSP芯片。NSA2860（X）其內部集成電橋驅動，雙路恒流源驅動，PGA和24位高精度ADC，可方便的用于接口電橋型壓力傳感器或者RTD/TC等溫度傳感器。芯片內部集成客戶可編程數字校準邏輯，也提供方便的OWI接口可以通過4~20mA的模擬線路直接進行通信，使得客戶可以方便的進行傳感器裝配后標定和標定系數的保存。另外, NSA2860（X）也集成外部JFET控制器，可以在24V的標準工業環路供電應用條件下直接使用而無需額外的電源控制器。過去幾年中，這顆芯片已經在工業壓力變送器，工業溫度變送器等現場儀表中被廣泛的應用，其可靠性穩定性也已經由大批的出貨量在工業現場中得以充分的驗證。
產品特性
? 集成電橋驅動，高精度PGA，24位高精度ADC，同時支持比例測量法，支持應變片類型或者電阻橋式傳感器輸入
? 集成雙路恒流源輸出，支持三線制或者四線制RTD溫度傳感器輸入
? 集成外部JFET控制器，支持24V工業環路供電方式直接供電
? 支持4~20mA輸出或者0~5V/0~10V模擬量輸出方式
? 支持SPI總線或者I2C數字接口，也可以做數字型變送器的模擬前端使用
? OWI接口，可以在兩線制4~20mA接線的情況下支持客戶裝配后標定
? 數字傳感器標定方式，支持高達三階的傳感器非線性擬合校準和二階溫度系數校準
? 靜態電流低，1.5mA的工作電流完美支持4~20mA環路供電
? 供電腳VDDHV耐受高達28V的高壓沖擊，實現高可靠性的工業現場應用
應用場景
? 工業壓力變送器和溫度變送器
? 工業現場儀表模擬前端
? PLC/DCS模擬量輸入輸出
功能框圖

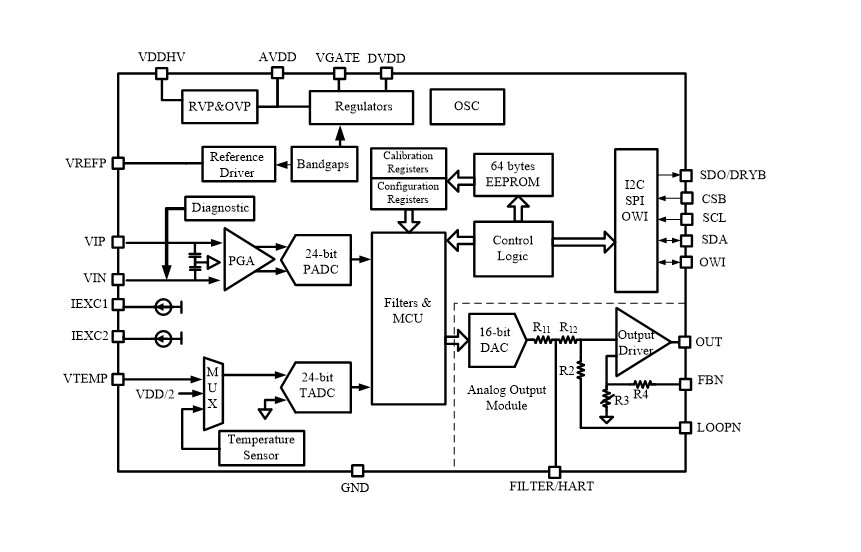

NSA2860（X）的內部框圖

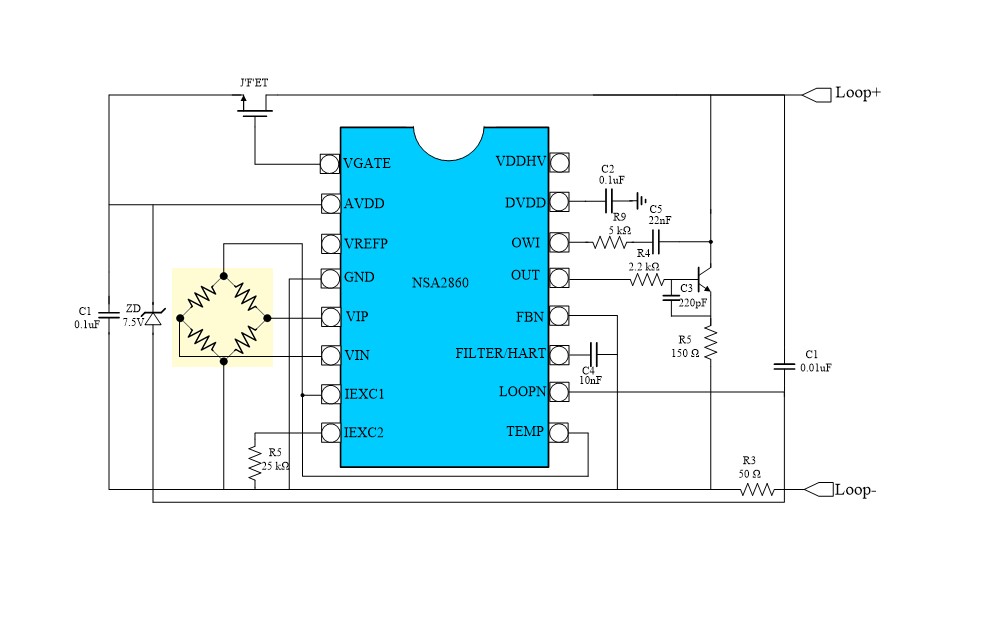

NSA2860用于4~20mA環路供電的壓力變送器
