NSUC1500 是一款基于 ARM Cortex-M3 的 MCU，集成了 4 路 LED 驅動器，用于控制 RGB（或 RGBW）環境光。它提供了一款 32 位微控制器，配備 32KB 閃存、2KB EEPROM、15KB ROM、LDO 以及支持 LIN 自動尋址的 LIN 收發器。該芯片支持 UDS 升級軟件，使用 ROM 代碼，因此無需占用閃存空間。芯片還配備 4 路 16 位 EPWM，每個通道的時鐘為 32MHz，且每個 LED 驅動通道最大可提供 64mA 電流。 為實現溫度補償和 PN 結電壓管理，NSUC1500 集成了溫度傳感器和電壓感應電路，能夠通過 ADC 進行采樣。此外，通過 ADC 獲取 RGB 的差分前向電壓，可以有效補償 LED 溫度的全范圍變化和長期漂移。
產品特性
? ARM Cortex-M3 32 位內核
? 32KB 閃存（ECC），2KB EEPROM（ECC）
? 2KB SRAM，512B 數據 RAM，512B NVR（ECC）
? 32MHz 高精度振蕩器
? 35KHz 低功耗低速時鐘
? 寬頻帶 PLL（最高 32MHz）
? 6V 至 28V 寬電源電壓范圍
? 1 個 12 位高精度 ADC
? 4 路高精度 LED 驅動器，最大電流 64mA
? LIN PHY 和 LIN UART 控制器支持 LIN 2.x 和 SAE J2602
? 4 路增強型 PWM（16 位）輸出，用于 LED
? 2 個 16 位通用定時器
? 1 個數字看門狗和 1 個窗口看門狗
? 1 個 SPI（主機）和 1 個 SSI（從機），支持 4 線或 3 線通信
? 頻率擴展譜（內部時鐘）
? 完整的保護和診斷功能：
LIN 接口故障
RGB 故障
電壓供應故障
熱關斷
? 支持 ROM 中的 UDS 啟動加載程序

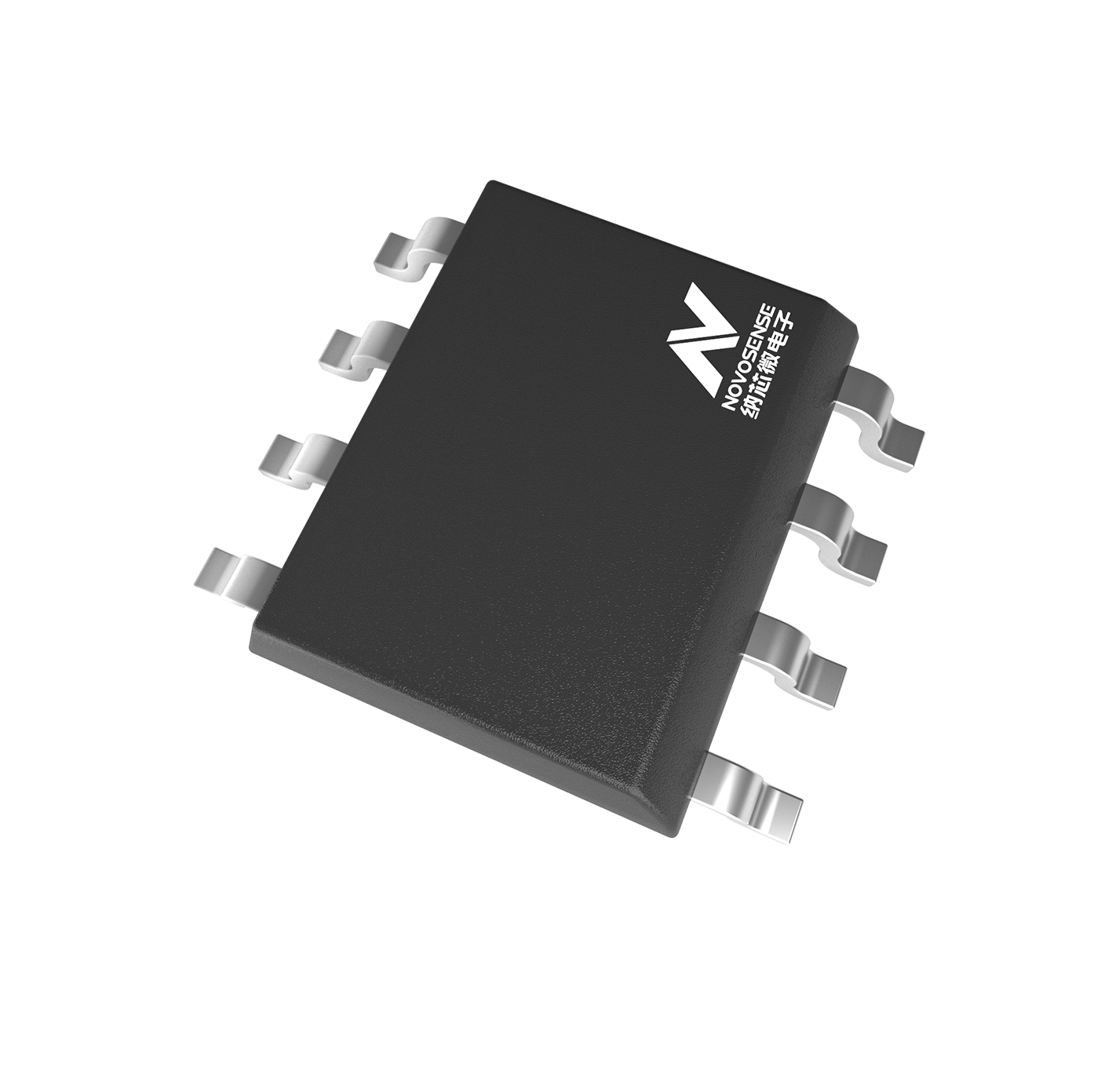

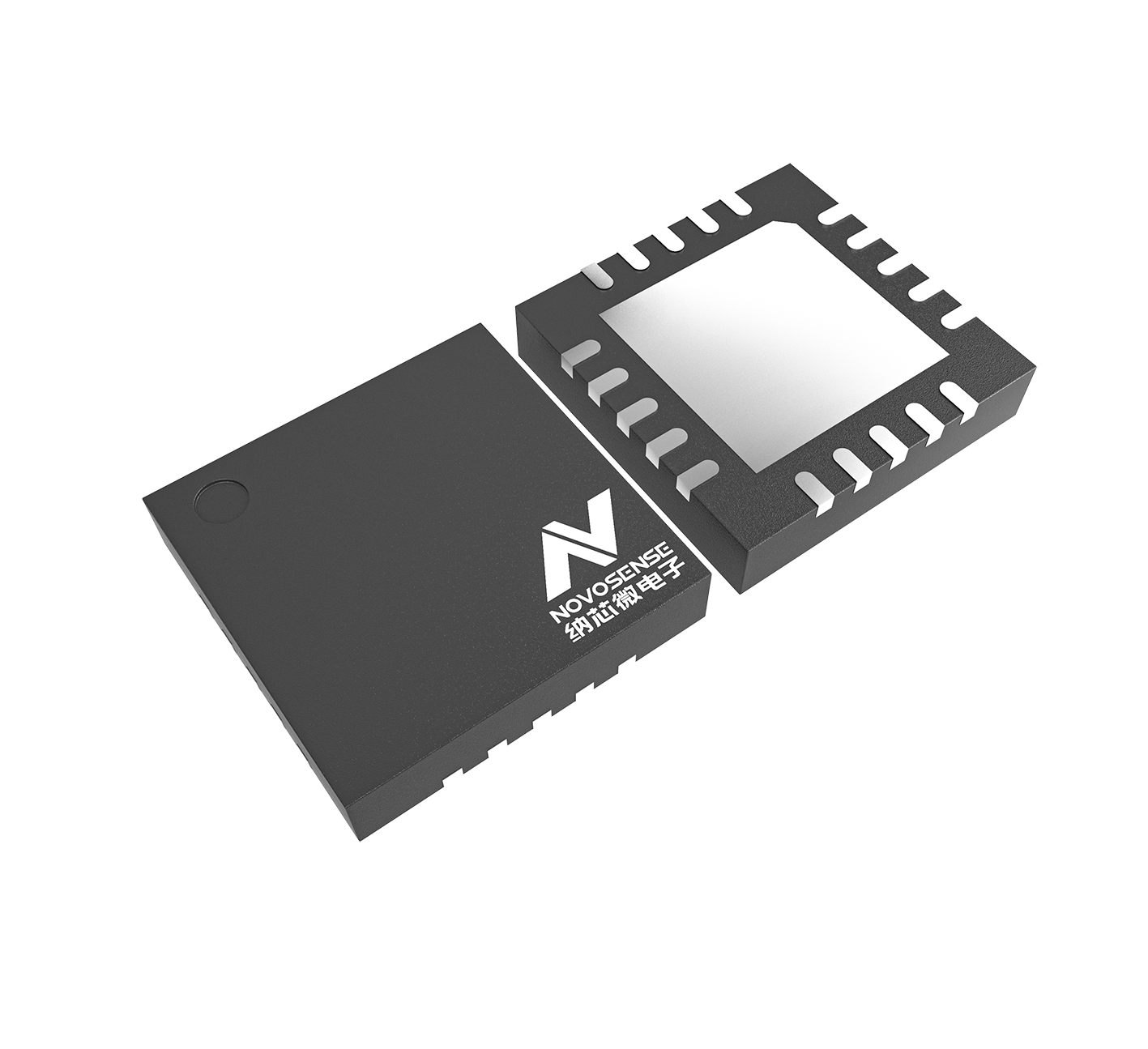

? 封裝：QFN-20 / SOP8 / HSOP8
? 符合 AEC-Q100 Grade 1 可靠性標準
? 符合 ROHS 和 Reach 標準
應用場景
? 汽車內飾燈模塊
? 汽車充電門
功能框圖
