NSD8381-Q1是汽車級高集成式雙相雙極步進電機驅動器，具有最高1/32可編程微步模式、可編程衰減模式、集成ADC、PWM頻率擺動、無感堵轉檢測、集成串行外設接口(SPI)、過熱報警及關斷等特性。NSD8381-Q1系列產品專為頭燈步進控制、抬頭顯示位置調節電機、HVAC風門電機以及各類閥門的驅動控制而設計，具備出色的性能和穩定性。
產品特性
- 寬工作電壓：4.5V – 36V（最大值40V）
- 電流高達1.35A，導通電阻(HS+LS):1.2 Ω
- 可編程多種細分模式，最高可達32細分模式
- 四種可編程衰減模式
- 可編程輸入IO口，用于直接控制步進時鐘/方向/保持/或者直接半橋控制
- 內部電流檢測，4位精度電流環調節
- 支持PWM抖頻，用于EMC性能優化
- 可編程柵極驅動電流及死區時間
- 24位，4Mhz的SPI通信
- 超低功耗的睡眠模式
- 集成的反電勢檢測可實現堵轉和失速檢測。
- 支持母線欠壓鎖定(VSUV)，過流保護(OCP)，溫度報警(OTW/UTW)和過溫保護(OTSD)
- 支持輸出負載的開路診斷和保護
- 工作環境溫度：-40°C~125°C
- AEC-Q100認證
應用場景
- HVAC風門電機
- 電子膨脹閥及多通閥
- 頭燈步進控制(ADB/AFS)
- HUD位置調節電機

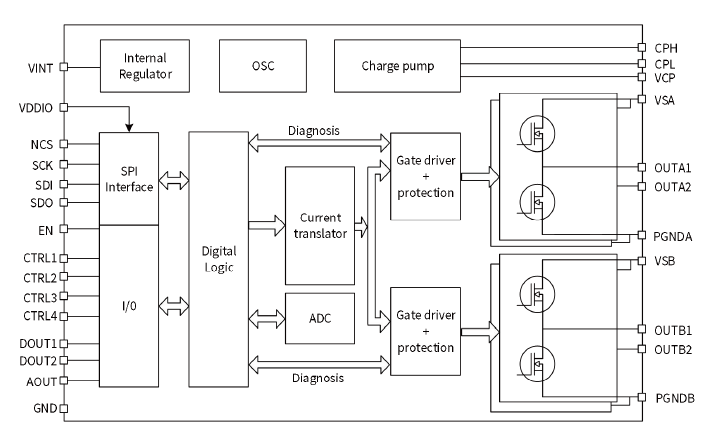

功能框圖
